Windows Server 2022 Network Load Balancing Yapılandırması

Merhaba

Daha önceki yazımız da Windows Server 2022 Network Load Balancing Kurulumu sizlerle paylaşmıştık. Bu yazımızda da Windows Server 2022 Network Load Balancing özelliği ile Windows Server 2022 Remote Desktop Services üzerinde yapılandırıyor olacağız.

Ortamınız içinde bulunan Remote Desktop Session Host ( RDHS ) ve ya Web Server ( ISS ) gibi hizmetlerin anlık olarak cevap veremez hale gelmesi çoğu Bilgi Teknolojileri çalışanın büyük bir kabusudur. Remote Desktop Session Host ( RDHS ) ve ya Web Server ( IIS ) gibi hizmetler de yaşanabilecek Donanımsal ya da Yazılımsal gibi bir sorunda hizmet veremez duruma gelebilir. Bu gibi Donanımsal ve yazılımsal sorunları hiç yaşamamak için birçok yöntem mevcuttur. Bu yazımızda da Windows Server sunucu işletim sisteminin bir özelliği olan Network Load Balancing ( NLB ) kurulum adımlarını anlatıyor olacağız. Network Load Balancing ( NLB ) özelliği Windows 2000 Advanced Server ve sonraki tüm Windows Server versiyonlarında bulunmaktadir.

Network Load Balancing nedir? Niçin İhtiyaç duyarız ?

Network Load Balancing ( NLB ) servisi Network ( Ağ ) yükünün Load Balacing ( Yük Dengeleme ) ve ya Fault Tolerance ( Hata Toleransı ) bağlı olarak birden fazla sunucuya dağılımını yapan servisdir. Bu sayede hizmet kesintisine uğramadan Client makinelerinize hizmet sağlayabiliriz. Network Load Balancing ( NLB ) servisini Remote Desktop Session Host ( RDHS ) ve ya Web Server ( ISS ) gibi hizmetlerin Client makinelerinizin sürekli iletişimde olduğu servislerde kullanabiliriz.

Network Load Balancing ( NLB )’nin iki temel özelliği vardır.

Load Balacing ( Yük Dengeleme ) : Hizmet veren sunucunun belirli bir kapasitesi ve üzerindeki Network Adaptor bir bant genişliği vardır. Ortamınızdaki bütün Client makineleriniz tek bir sunucu üzerinden Remote Desktop Session Host ( RDHS ) ve ya Web Server ( ISS ) gibi hizmetleri alması durumunda performans düşüklüğü yaşayabilirsiniz. Network Load Balancing ( NLB ) sayesinde aynı işi yapan farklı sunucular üzerinde yönlendirme yaparak kapasite ve bant genişliğini artırabilir ve Donanımsal ya da Yazılımsal gibi bir sorunda kesintiyi en aza indirebilirsiniz.

Fault Tolerance ( Hata Toleransı ) : Sunuculardan birinin yedeği olduğu için herhangi birinin üzerinde güncelleme,bakım işlerini yaparken diğer sunucu hizmete devam edebilmektedir.

Kurulum ve Yapılandırmaya geçmeden önce ortamınızla ilgili kısa bir bilgi aktarmak istiyorum.

Birinci sunucumuz Windows Server 2022 Datacenter işletim sistemine sahip W22DC isminde ve 192.168.1.200/24 olarak IP Adresi yapılandırılmıştır. Sunucumuz üzerinde Active Directory Domain Services yapılandırılarak bakicubuk.local isminde bir Active Directory Domain ortamı kurularak ortamımız da Primary Domain Controller olarak görev yapmaktadır.

İkinci sunucumuz Windows Server 2022 Datacenter işletim sistemine sahip W22RDHS1 isminde ve 192.168.1.202/24 olarak IP Adresi yapılandırılmıştır. Active Directory Domain ortamına dahil ederek Remote Desktop Session Host ( RDHS ) rolünün kurulu ve yapılandırılmış durumdadır. Bu sunucumuz üzerinde Network Load Balancing ( NLB ) servisini yapılandırıyor olacağız.

Üçüncü sunucumuz Windows Server 2022 Datacenter işletim sistemine sahip W22RDHS2 isminde ve 192.168.1.204/24 olarak IP Adresi yapılandırılmıştır. Active Directory Domain ortamına dahil ederek Remote Desktop Session Host ( RDHS ) rolünün kurulu ve yapılandırılmış durumdadır. Bu sunucumuz üzerinde Network Load Balancing ( NLB ) servisini yapılandırıyor olacağız.

Kısaca özetlemek gerekirse ortamımız da bulunan W22RDHS1 isimli ve W22RDHS2 isimli 2 Adet Remote Desktop Session Host ( RDHS ) sunucumuz bulunmaktadir. Bu Remote Desktop Session Host ( RDHS ) sunucularımız üzerinde Network Load Balancing ( NLB ) servisini yapılandırarak sanki ortamımızda 2 Adet Remote Desktop Session Host ( RDHS ) sunucumuz değil tek bir Remote Desktop Session Host ( RDHS ) sunucu varmış gibi davranmasını sağlayacağız. Remote Desktop Session Host ( RDHS ) sunucularımıza erişim için dışarıdan gelen istemci makineler önce bizim oluşturduğumuz Network Load Balancing ( NLB ) servisi üzerine gidiyor olacaktır ve Network Load Balancing ( NLB ) yapılandırılmasına göre arka tarafta çalışan Remote Desktop Session Host ( RDHS ) sunucularımız üzerine dağıtımını sağlamış olacağız.

W22RDHS1 isimli sunucumuz üzerinde Network Load Balancing ( NLB ) yapılandırmasını başlatıyoruz.

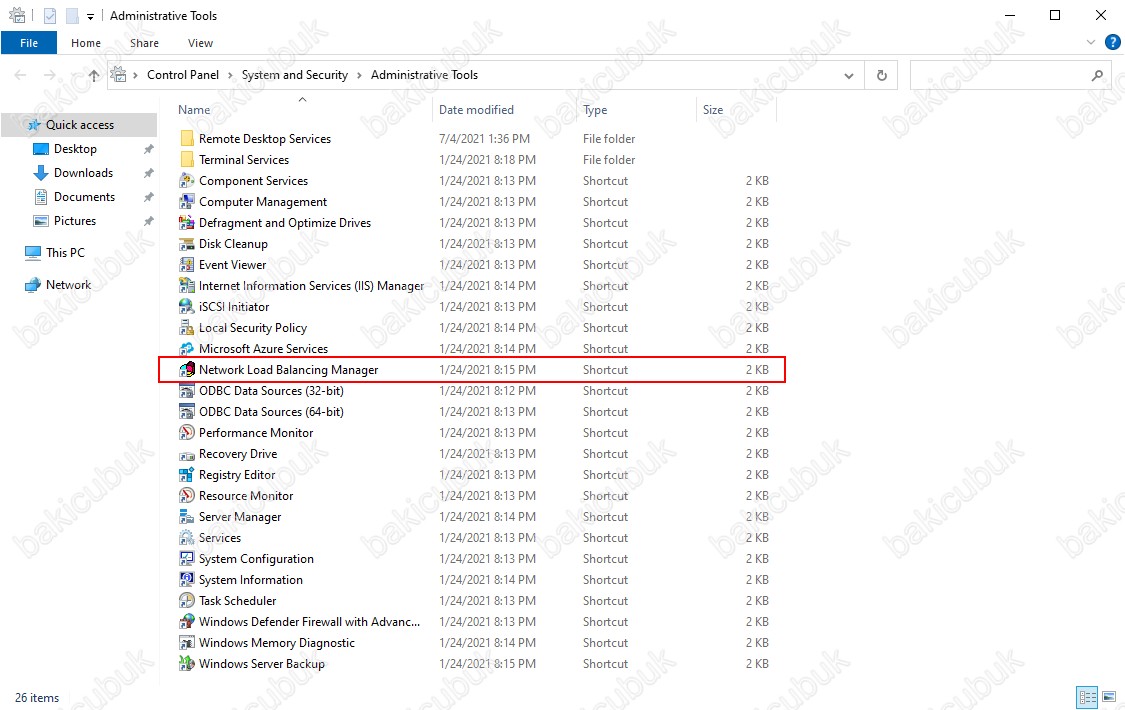

Network Load Balancing yapılandırması için Administrative Tools => Network Load Balancing Manager konsolunu açıyoruz.

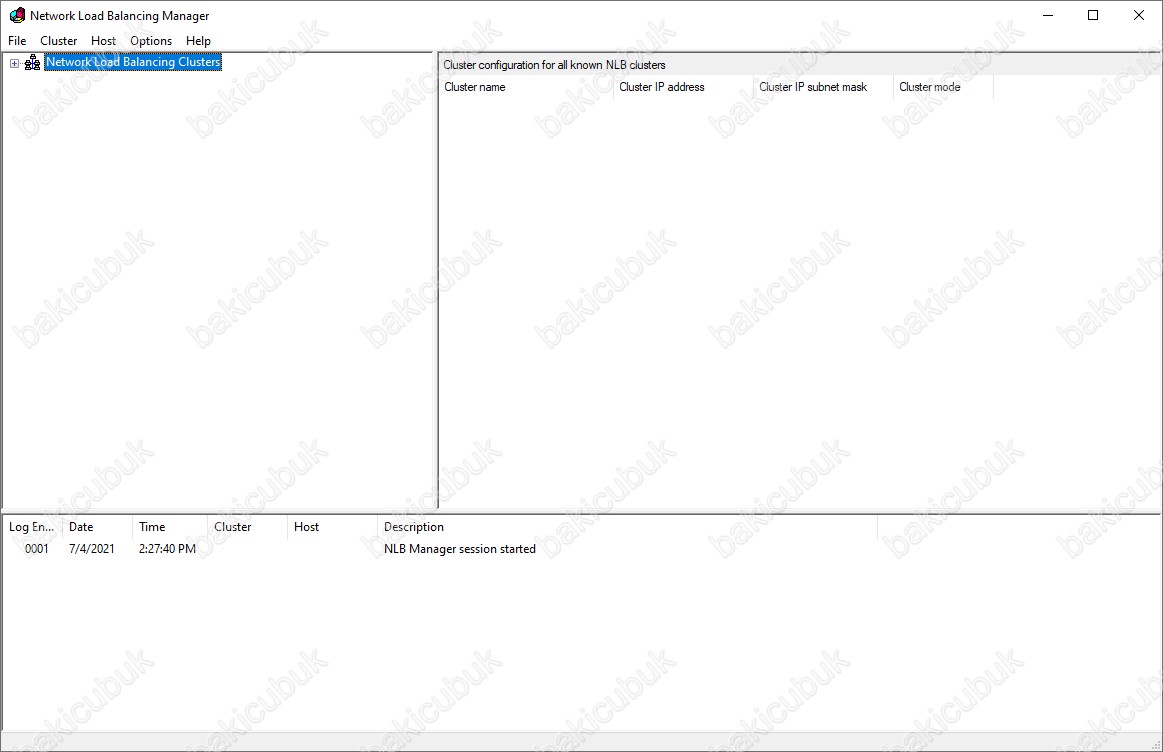

Network Load Balancing Manager konsolunu geliyor karşımıza.

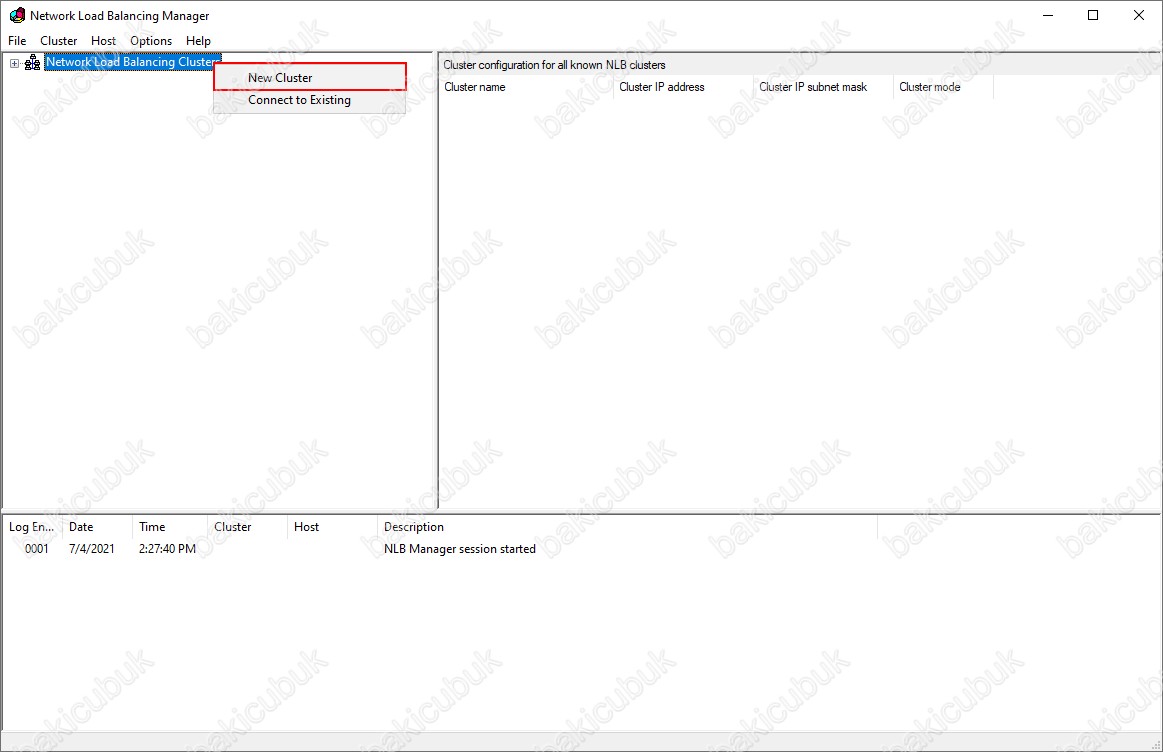

Network Load Balancing Manager konsolunun da Network Load Balancing Clusters üzerinde sağ tuş New Cluster diyoruz ya da Cluster menüsü altında New diyerek yapılandırmaya başlayabilirsiniz.

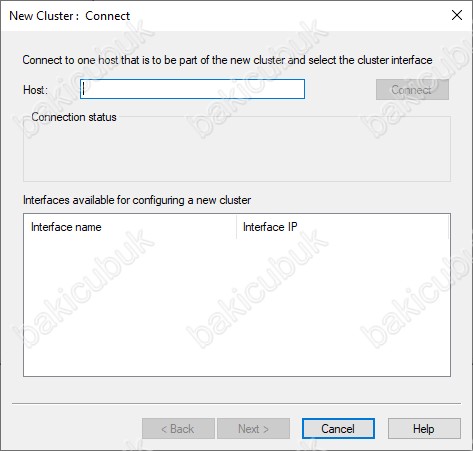

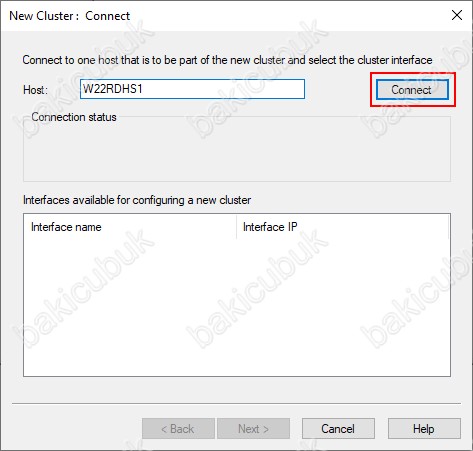

New Cluster : Connect ekranın da Host bölümüne Network Load Balancing ( NLB ) yapısına birinci olarak hangi sunucumuz üzerinden yapılandıracaksak o sunucumuzun Computer Name ( Bilgisayar İsmi ) ya da IP Address ( IP Adresi ) yazmamız gerekiyor.

New Cluster : Connect ekranın da Host bölümüne Network Load Balancing ( NLB ) yapısına birinci olarak hangi sunucumuz üzerinden yapılandıracaksak o sunucumuzun Computer Name ( Bilgisayar İsmi ) ya da IP Address ( IP Adresi ) yazıyoruz ve Connect diyoruz.

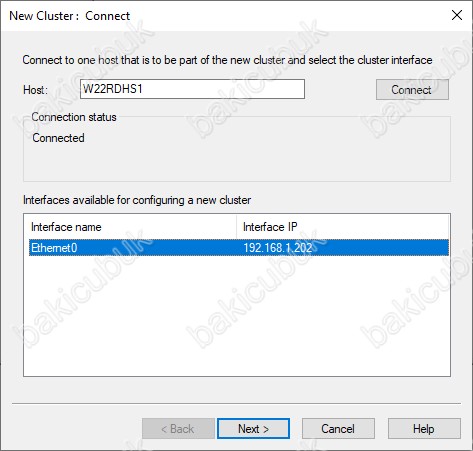

New Cluster : Connect ekranın da Interfaces available for configuring a new cluster bölümün de Interface name ve Interface IP sekmelerinde eklemiş olduğumuz W22RDHS1 isimli sunucumuzun bilgilerinin geldiğini görüyoruz.

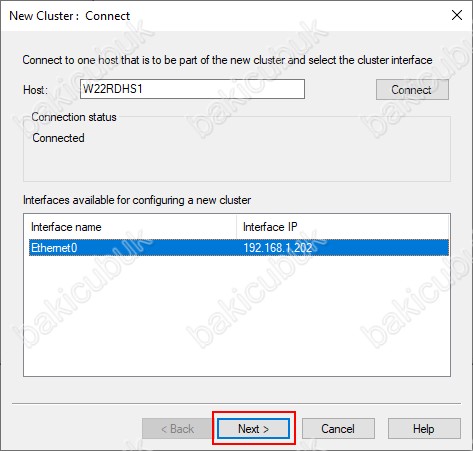

New Cluster : Connect ekranın da gerekli yapılandırmayı tamamladıktan sonra Next diyerek devam ediyoruz.

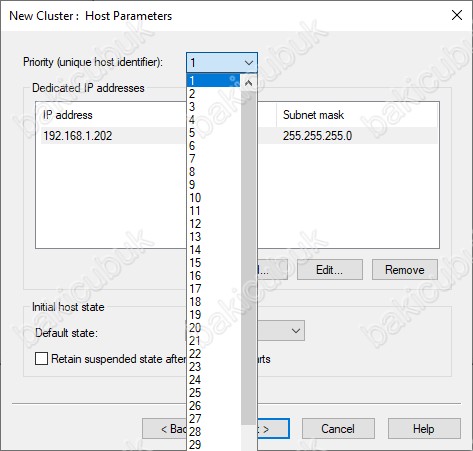

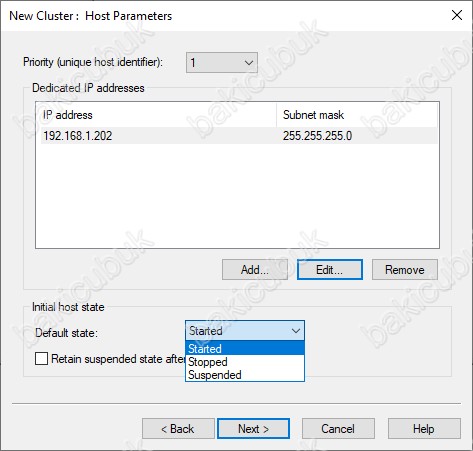

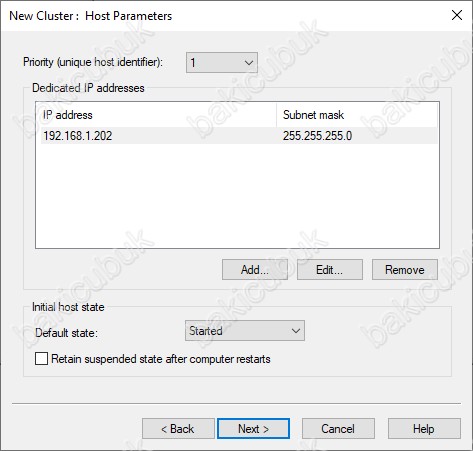

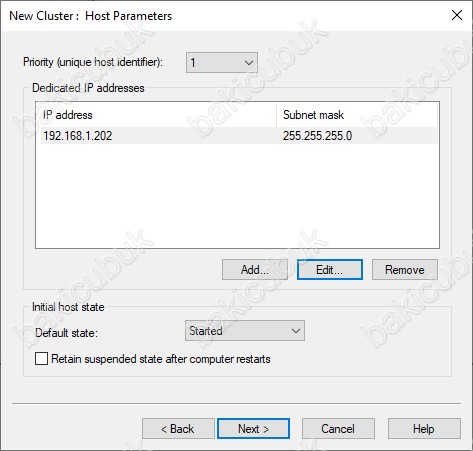

New Cluster : Host Parameters ekranın da Priority ( unique host identifier ) bölümünün de Network Load Balancing ( NLB ) üyesi olacak her bir sunucu için farklı bir değer olması gerekmektedir. W22RDHS1 isimli sunucumuzun yapılandırdığımız ilk sunucumuz olduğu için Priority ( unique host identifier ) bölümünündeki değerin 1 olarak geldiğini görüyoruz. Yani gelen istekler ilk olarak W22RDHS1 isimli sunucumuzu üzerine yönlendirilecektir.

New Cluster : Host Parameters ekranın da Priority ( unique host identifier ) bölümünün de Network Load Balancing ( NLB ) üyesi olacak her bir sunucu için farklı bir değer yapılandırabilirsiniz.

New Cluster : Host Parameters ekranın da Initial Host State bölümün de Network Load Balancing ( NLB ) üyesi olan sunucuların hangi konum da Started ( Başlatan ), Stopped ( Durdurulan ) ve Suspended ( Askıda ) olacağını yapılandırabilirsiniz. Default olarak Started ( Başlatan ) olarak bırakıyoruz.

New Cluster : Host Parameters ekranın da Retain suspended state after computer restarts bölümünü seçmeniz durum da Network Load Balancing ( NLB ) üyesi olan sunucu yeniden başlatığın da Network Load Balancing ( NLB ) askıya alınmış durumu korunacaktır.

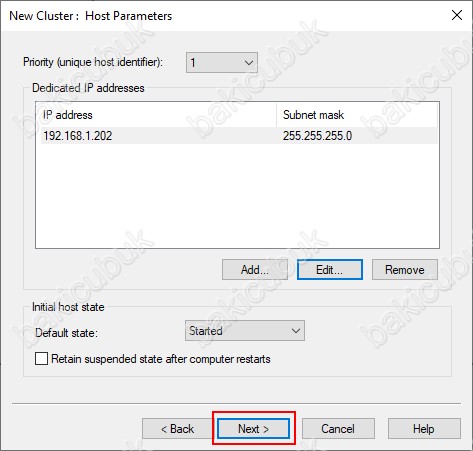

New Cluster : Host Parameters ekranın da gerekli yapılandırmayı tamamladıktan sonra Next diyerek devam ediyoruz.

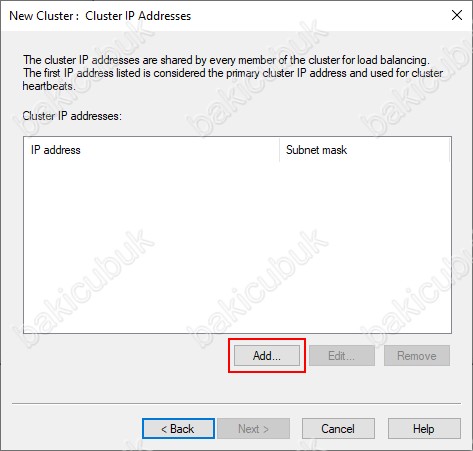

New Cluster : Cluster IP  Addresses ekranın da Add diyerek yapılandıracağımız Network Load Balancing ( NLB ) için bir IP Adress ( IP Adresi ) ekliyoruz.

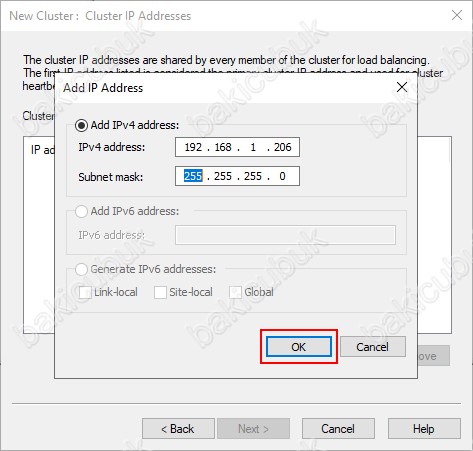

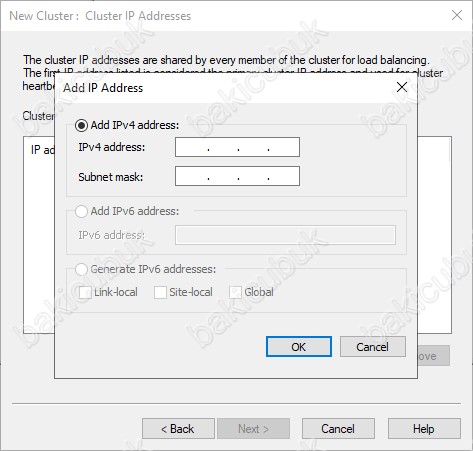

New Cluster : Cluster IP  Addresses ekranın da Add dediğimiz de Add IP Adress ekranın da yapılandıracağımız Network Load Balancing ( NLB ) yapısı için yapımız içinde kullanılmayan bir IP Adress ( IP Adresi ) yazıyoruz ve OK diyoruz.

Add IP Adress ekranın da yapılandıracağımız Network Load Balancing ( NLB ) yapısı için yapılandırdığınız IP Adress ( IP Adresi ) ortamdaki W22RDHS1 isimli ve W22RDHS2 isimli sunucularımızın IP Adress ( IP Adresi ) olmayacaktır. Dışarıdan erişim için yönlendirme yapacağımız Network Load Balancing ( NLB ) yapısı için Local Network IP adresi olacaktır.

New Cluster : Cluster IP  Addresses ekranın da Add dediğimizde Add IP Adress ekranın da yapılandıracağımız Network Load Balancing ( NLB ) yapısı için yapımız içinde kullanılmayan bir IP Adress ( IP Adresi ) yazıyoruz ve OK diyoruz.

Add IP Adress ekranın da yapılandıracağımız Network Load Balancing ( NLB ) yapısı için yapılandırdığınız IP Adress ( IP Adresi ) ortamdaki W22RDHS1 isimli ve W22RDHS2 isimli sunucularımızın IP Adress ( IP Adresi ) olmayacaktır. Dışarıdan erişim için yönlendirme yapacağımız Network Load Balancing ( NLB ) yapısı için Local Network IP adresi olacaktır.

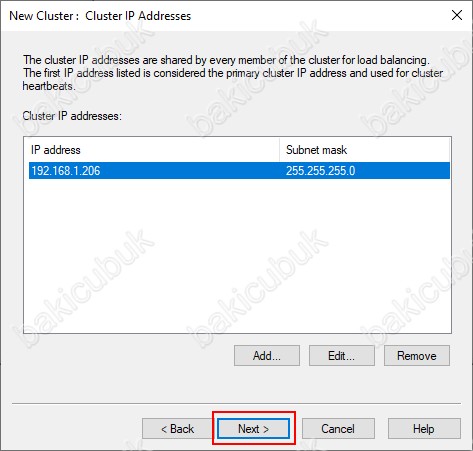

New Cluster : Cluster IP  Addresses ekranın da Cluster IP address bölümünde IP address ( IP Adresi ) ve Subnet mask ( Alt Ağ Maskesi ) bilgilerinin geldiğini görüyoruz ve Next diyerek devam ediyoruz.

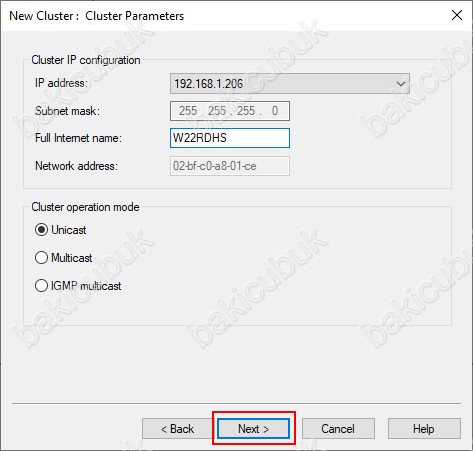

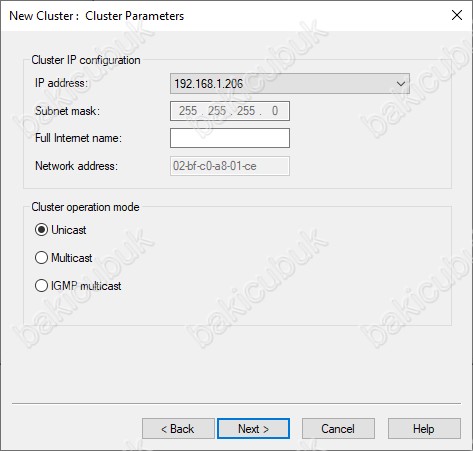

New Cluster : Cluster Parameters ekranın da Cluster IP configuration bölümü altında IP address ( IP Adresi ) ve Subnet mask ( Alt Ağ Maskesi ) bilgilerini görüyoruz.

Cluster operation mode bölümün yapılandırma sunucularımız üzerindeki Network kartlarına göre yapılandırılmaktadır.

Unicast : Sunucunuz üzerinde eğer çift Network Adapter ( Network Adaptör ) sahip ise bu seçenek yapılandırılır.

Multicast : Sunucunuz üzerinde eğer tek Network Adapter ( Network Adaptör ) sahip ise bu seçenek yapılandırılır.

IGMP multicast : Eğer sunucularınızın bağlı olduğu Switch’in IGMP özelliğini destekliyorsa kullanabiliriz. IGMP ( Internet Group Management Protocol ), TCP/IP’de çoklu dağıtım ( Multicast ) üyelerini yönetmek için kullanılan bir iletişim protokolüdür. Taşıma protokolü gibi davranmamasına rağmen, ağ katmanının üzerinde çalışması IP çoklu dağıtımın önemli bir özelliğidir. Tekli dağıtım ( Unicast ) bağlantılardaki ICMP ye benzerdir. IGMP online streaming videolarda ve oyunlarda kullanılabilir. Bu tip uygulamaları desteklerken kaynaklarının daha verimli şekilde kullanılmasını sağlar.

New Cluster : Cluster Parameters ekranın da Cluster IP configuration altında bulunan Full Internet name bölümüne Network Load Balancing ( NLB ) yapısı için bir Name ( isim ) veriyoruz.

New Cluster : Cluster Parameters ekranın da gerekli yapılandırmayı tamamladıktan sonra Next diyerek devam ediyoruz.

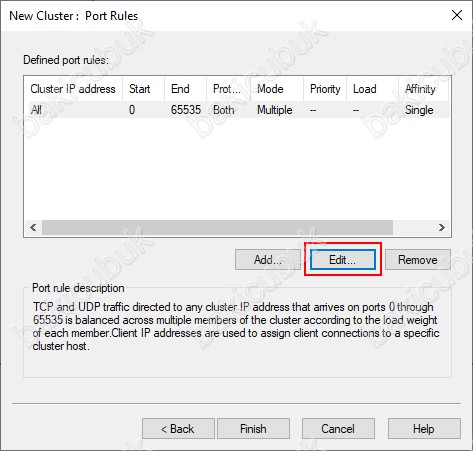

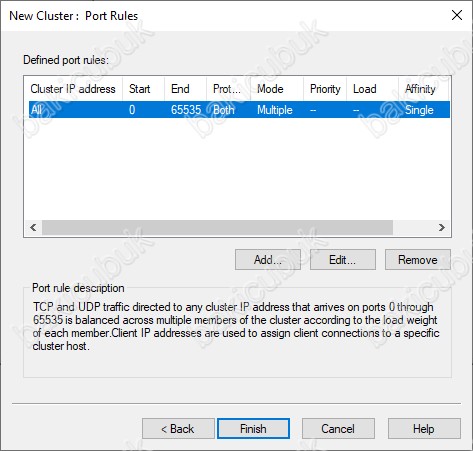

New Cluster : Port Rules ekranın da Edit diyerek Network Load Balancing ( NLB ) yapısı için belirleyebileceğimiz Port ayarlarını yapılandırıyoruz.

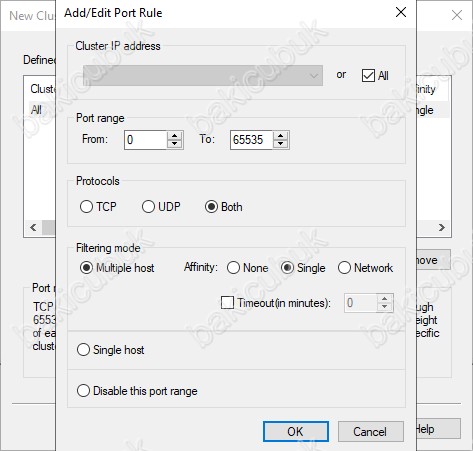

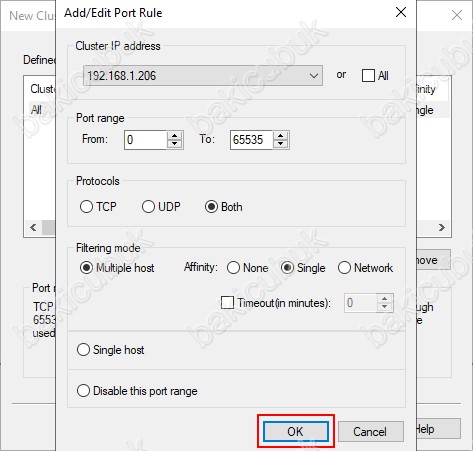

New Cluster : Port Rules ekranın da Edit dediğimiz de Add/Edit Port Rule ekranını geliyor karşımıza.

Cluster IP address bölümünde eğer All seçili ise Network Load Balancing ( NLB ) yapısı için yapmış olduğunuz bütün yapılandırma başka bir Network Load Balancing ( NLB ) yapısı içinde geçerli olacaktır. Ancak sadece sizin yapılandırmiş olduğunuz Cluster IP Address üzerinde gerekli yapılandırmanın etkin olmasını istiyorsanuz o zaman All işaretini kaldırarak gerekli ayarı o Cluster IP Adress seçerek yapılandırabilirsiniz.

Port Range : Bu seçenekte hangi port aralığını kullanacağınızı yapılandırabiliriz. Default olarak From : 0 To : 65535 olarak tüm portlar kullanılmaktadır. Remote Desktop Connection ( RDP ) portu 3389 olduğu için bu şekil de yapılandırabilirsiniz.

Protocols : Bu seçenekte hangi port protokolü kullanılacak ise o protolü seçmemiz gerekiyor. TCP (Transmission Control Protocol) , User Datagram Protocol ( UDP ) ya da Both ( Her İkisi ) olarak yapılandırabilirsiniz.

Filtering Mode bölümü altında bulunan seçenek de;

Multiple Host : Eğer ortamınızda birden fazla sunucu kullanılacak ise zaman bu seçeneği yapılandırabilirsiniz.

Affinity bölümü altında bulunan seçenekler de;

None : Gelen talepleri ilk olarak bir sunucuya ikinci olarak diğer sunucuya yönlendirilmesini sağlamaktadır.

Single : İlk talebe cevap hangi sunucudan gelirse hep o sunucuya yönlendirilmesi sağlamaktadır.

Network : Sunucular arasında yönlendirmeyi Network durumuna göre kendisi yapmaktadır. Herhangi bir kuralı yoktur.

Timeout (in muniters ) : Sunucular arasında yönlendirmeyi hangi zaman aşımında yapılacağını belirleyebilirsiniz.

Single Host : Bu seçenek seçilirse Priority değerine göre hangi sunucunun hizmet vereceğini diğer sunucuların hizmet vermeyeceğini belirtmiş olursunuz.

Disable this port range : Port Range dışında herhangi bir cevap vermesini istemiyorsaniz bunu seçebilirsiniz.

Add/Edit Port Rule ekranın da gerekli yapılandırmayı tamamladıktan sonra OK diyoruz.

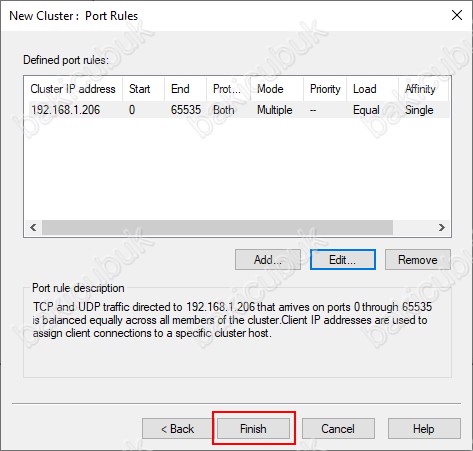

New Cluster : Port Rules ekranın da gerekli yapılandırmayı tamamladıktan sonra Finish diyerek Network Load Balancing ( NLB ) yapısı oluşturuyoruz.

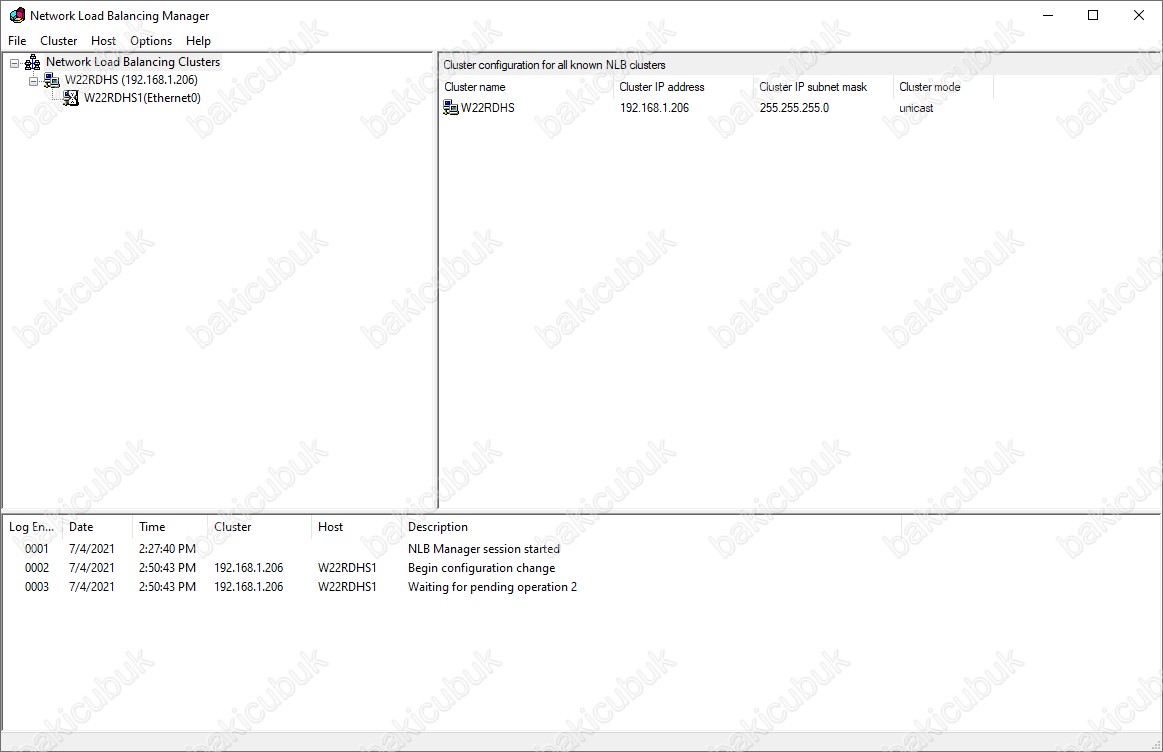

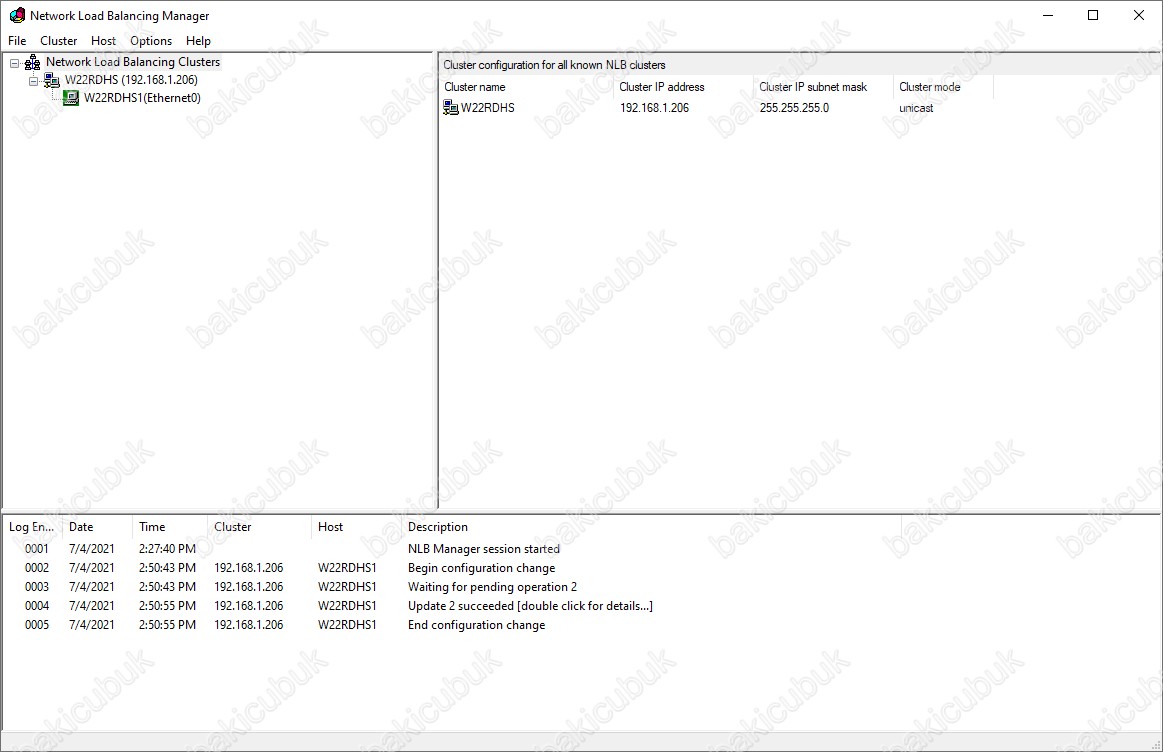

Network Load Balancing Manager konsolunda yapılandırmış olduğumuz Network Load Balancing ( NLB ) yapısını görüyoruz.

W22RDHS1 isimli sunucumuzun Status bölümünü Converged olarak görüyorsanız yapılandırmanız başarılı olmuştur.

Network Load Balancing Manager konsolunda W22RDHS1 isimli sunucumuzun Status bölümünü Converged olarak görüyorsanız yapılandırmanız başarılı olmuştur.

W22RDHS1 isimli sunucumuz üzerinde Network Load Balancing ( NLB ) yapısını başarılı bir şekilde yapılandırdıktan sonra W22RDHS2 isimli sunucumuzu Network Load Balancing ( NLB ) yapısına dahil edeceğiz.

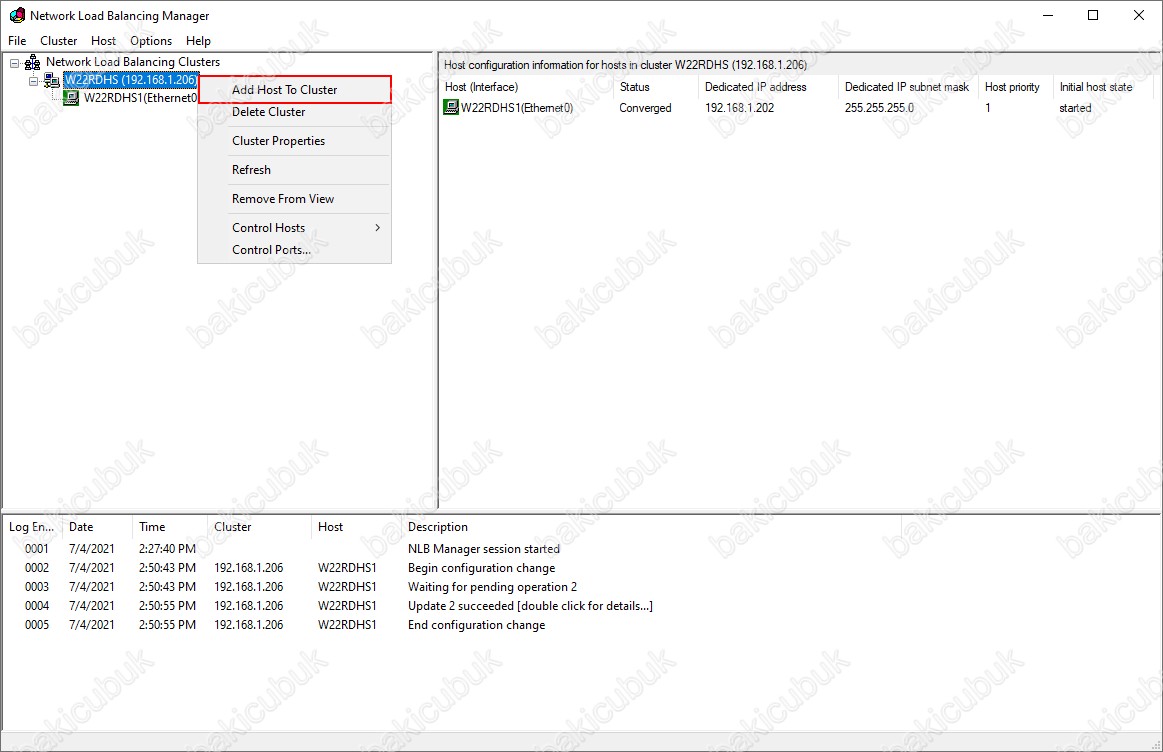

Network Load Balancing Manager konsolununda W22RDHS isimli Cluster yapısı üzerinde sağ tuş Add Host To Cluster diyoruz ya da Cluster menüsü altında Add Host diyerek yapılandırmaya başlayabilirsiniz.

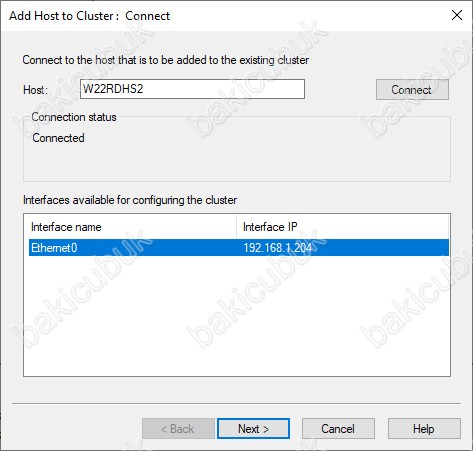

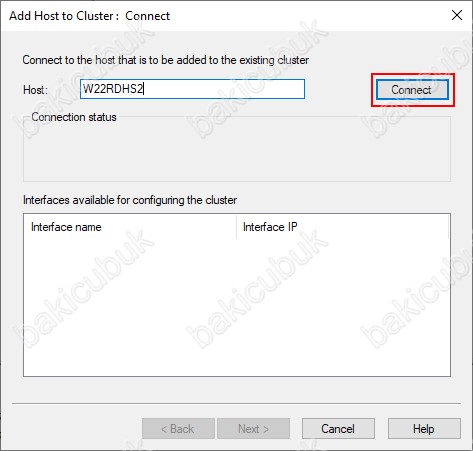

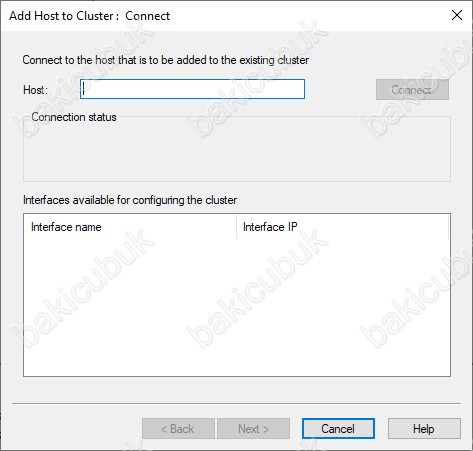

Add Host to Cluster : Connect ekranın da Host bölümüne Network Load Balancing ( NLB ) yapısına birinci olarak hangi sunucumuz üzerinden yapılandıracaksak o sunucumuzun Computer Name ( Bilgisayar İsmi ) ya da IP Address ( IP Adresi ) yazmamız gerekiyor.

Add Host to Cluster : Connect ekranın da Host bölümüne Network Load Balancing ( NLB ) yapısına birinci olarak hangi sunucumuz üzerinden yapılandıracaksak o sunucumuzun Computer Name ( Bilgisayar İsmi ) ya da IP Address ( IP Adresi ) yazıyoruz ve Connect diyoruz.

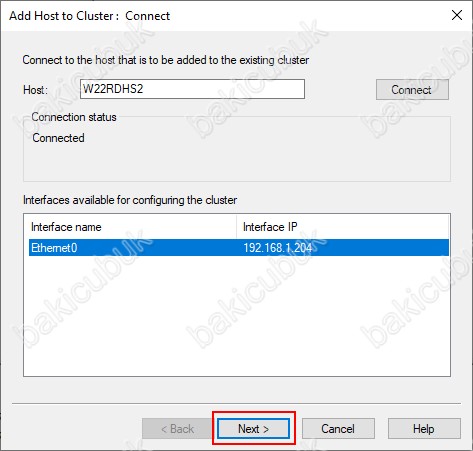

Add Host to Cluster : Connect ekranın da Interfaces available for configuring a new cluster bölümün de Interface name ve Interface IP sekmelerinde eklemiş olduğumuz W22RDHS2 isimli sunucumuzun bilgilerinin geldiğini görüyoruz.

New Cluster : Connect ekranın da gerekli yapılandırmayı tamamladıktan sonra Next diyerek devam ediyoruz.

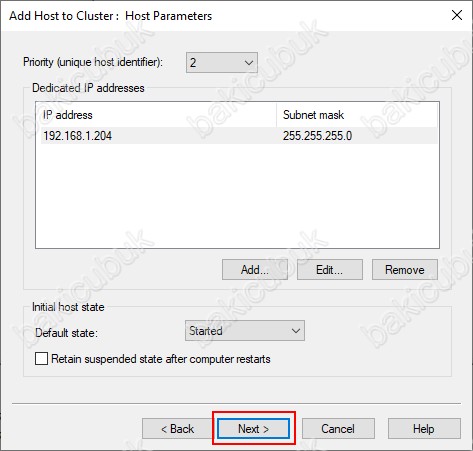

Add Host to Cluster : Host Parameters ekranın da Priority ( unique host identifier ) bölümününde Network Load Balancing ( NLB ) üyesi olacak her bir sunucu için farklı bir değer olması gerekmektedir. W22RDHS1 isimli sunucumuzun yapılandırdığımız ilk sunucumuz olduğu için W22RDHS2 isimli sunucumuzu üzerinde Priority ( unique host identifier ) bölümünündeki değerin 2 olarak geldiğini görüyoruz. Yani gelen istekler ikinci olarak W19RDHS2 isimli sunucumuzu üzerine yönlendirilecektir.

Buradaki seçenek tamamen size kalmıştır. W22RDHS1 isimli sunucumuzun Priority değerini 2, W22RDHS2 isimli sunucumuzun Priority değerini 1 yapabilirsiniz.

Add Host to Cluster : Host Parameters ekranın da Initial Host State bölümün altında bulunan Default state seçeneğinde Network Load Balancing ( NLB ) üyesi olan sunucuların hangi konumda Started ( Başlatan ), Stopped ( Durdurulan ) ve Suspended ( Askıda ) olacağını belirtebiliriz. Default olarak Started ( Başlatan ) bırakıyoruz.

Add Host to Cluster : Host Parameters ekranın da Retain suspended state after computer restarts bölümünü seçmeniz durumda Network Load Balancing ( NLB ) üyesi olan sunucu yeniden başlatığında Network Load Balancing ( NLB ) askıya alınmış durumu korunacaktır.

Add Host to Cluster : Host Parameters ekranın da gerekli yapılandırmayı tamamladıktan sonra Next diyerek devam ediyoruz.

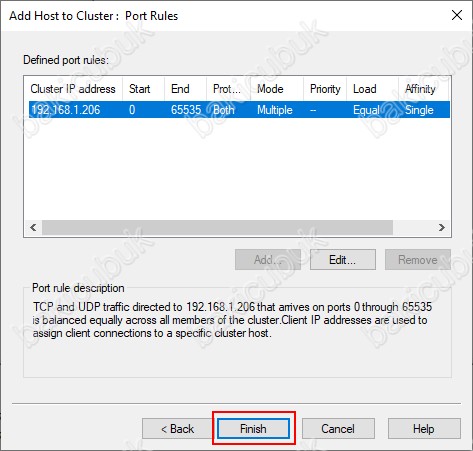

Add Host to Cluster : Port Rules ekranın da gerekli yapılandırmayı tamamladıktan sonra Finish diyerek Network Load Balancing ( NLB ) yapısına W22RDHS2 isimli sunucumuzu dahil ediyoruz.

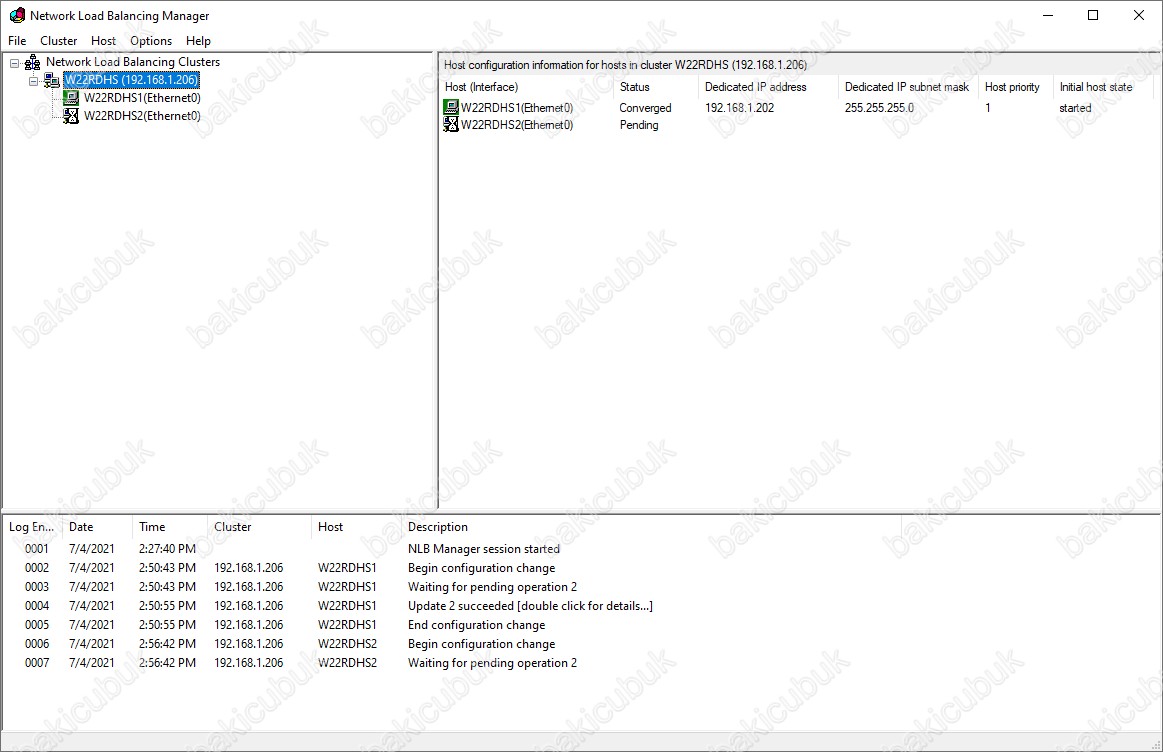

Network Load Balancing Manager konsolunda Network Load Balancing ( NLB ) yapısına W22RDHS2 isimli sunucumuzu dahil edildiğini görüyoruz.

W22RDHS2 isimli sunucumuzun Status bölümünü Pending olarak görüyoruz. Şu anda sunucumuz üzerinde Network Load Balancing ( NLB ) yapısına dahil olduğunu görüyoruz.

W22RDHS2 isimli sunucumuzun Status bölümünü Converged olarak görebiliyorsanız yapılandırmanız başarılı olmuştur.

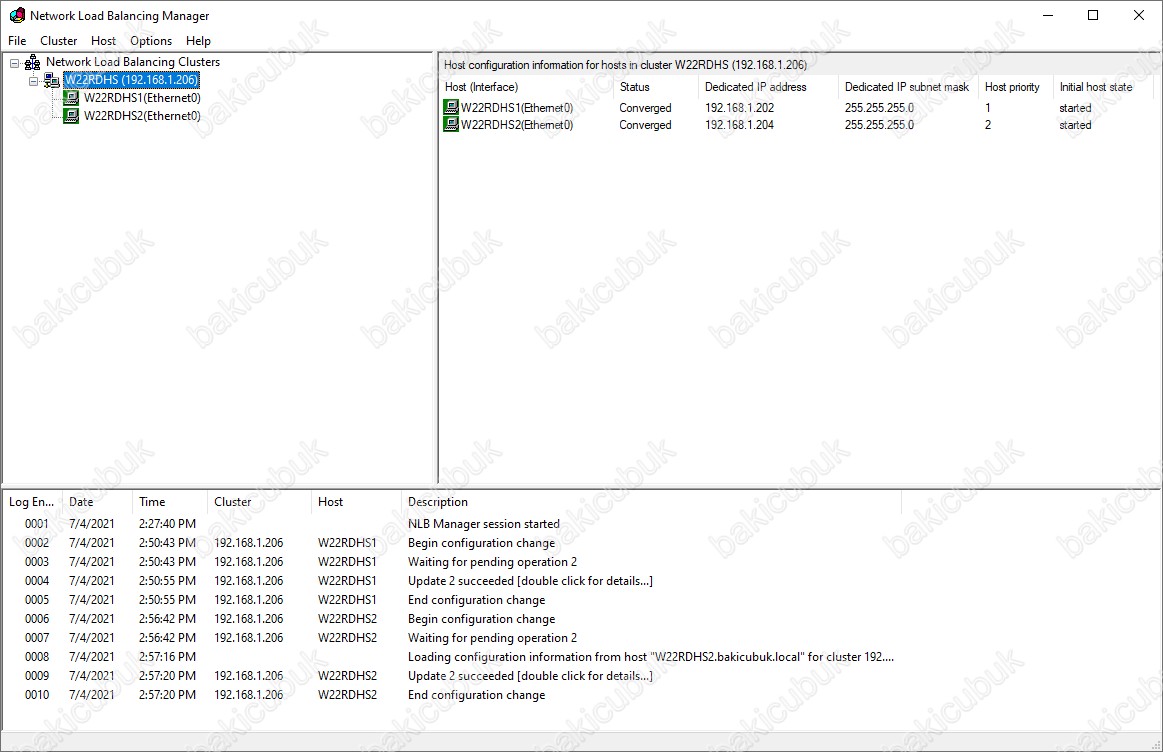

Network Load Balancing Manager konsolunda W22RDHS2 isimli sunucumuzun Status bölümünü Converged olarak görüyorsanız yapılandırmanız başarılı olmuştur.
