Merhaba

Daha önceki yazimizda Windows Server 2012 Hyper-V Failover Cluster kurulumu ve yapılandırma adimlarini anlatmiştim bu yazimizda da Windows Server 2012 R2 üzerinde Hyper-V Failover Cluster kurulumunu ve yapılandırmasini anlatiyor olacağım.

Peki Nedir Failover Cluster :

Yapımız içerisinde bulunan cluster üyesi sunucuların ve bu sunucular üzerinde çalışan rol ve servislerin kapalı olduklarında donanımsal ve yazilimsal sorun nedeniyle down duruma geldiklerinde cluster üyesi olan  bir sunucudan diğer sunucuya aktarılmasıdır. Bu tanımlamayı şu örnekle daha iyi anlayabileceğinizi düşünüyorum. Yapımız içerisinde 2 adet sunucumuz olsun bu sunucular üzerinde çalışan sanal makinelerimiz var.  Sunucularimizin birinde donanımsal ya da yazilimsal sorun nedeniyle down duruma geldi yani kapandi üzerinde çalışan sanal makinelerde bununla birlikte down duruma gelerek ulaşılamayacaktir işte burada Failover Cluster yapısı imdadımıza yetişecektir. Down durumda olan sunucumuz üzerindeki sanal sunucularımız otomatik olarak diğer fiziksel sunucumuz üzerinde hizmet vermeye başlayacaktır.

Kurulum ve yapılandırmaya geçmeden önce ortamimizla ilgili kısa bir bilgi aktarmak istiyorum.

Birinci sunucum W12R2DC isminde Ip Adres 192.168.2.200 olarak yapılandırılmıştır ve üzerinde Active Directory Domain Services yapılandırılarak bakicubuk.local isminde bir domain ortami kurulmuştur. Ayrica bu sunucum üzerinde File and Storage Service üzerinde İSCSI Targer servisini yapılandırarak Failover Cluster Quroum alani Cluster Volume yapılandırmasi bu sunucu üzerinde yapılandıracağız. ISCSI Target Server Kurulumu ve Yapılandırılması daha önceki yazimizda sizlerle paylaşmıştım.

İkinci sunucum W12R2NOD1 isminde Birinci Network Karti Ip Adresi 192.168.2.202/24  ikinci Cluster Network karti 1.1.1.2/24 olarak yapılandırılmış ve üzerine Hyper-V rolü ile Failover Cluster feautures ( Özelliği ) kurulumunu ve yapılandıracağım.

Üçüncü sunucum W12R2NOD2 isminde Birinci Network Karti Ip Adresi 192.168.2.204/24 ikinci Cluster Network karti 1.1.1.4/24  olarak yapılandırılmış ve üzerine Hyper-V rolü ile Failover Cluster feautures ( Özelliği ) kurulumunu ve yapılandıracağım.

Kurulum ve yapılandırmaya başlamadan önce NOD larimiz üzerinde aşağıdaki özelliklere dikkat edilmesi gerekmektedir.

  • Sunucularımizin Bölge ve Dil ayarlarının English ( United States ) olarak yapılandirilmiş olmasi gerekmektedir.
  • Sunucular üzerinde Windows Firewall devre dışı duruma getirilmelidir.
  • NOD lar üzerinde User Account Control kapatılmalidir.
  • Hiçbir Anti-Virus yazılımının kurulmaması ve kurulu olan Anti-Virüs programlarin devre dışı bırakılmasi gerekmektedir.
  • NOD’larimiz üzerindeki bütün Driver, Bios, Firmware güncelleştirmelerinin yapılması ve aynı seviyede olmasi gerekmektedir.
  • NOD’larimiz üzerindeki Windows Update’lerin yapılması ve aynı seviyede olmasi gerekmektedir.
  • Sanal sunucularimizin ağ protokolleri ile kendi aralarında ve ya dış dünya ile haberleşmesi için en az 1 adet daha Network Karti olması gerekmektedir.

Bu bilgileri aktardiktan sonra NOD’larimiz üzerinde Hyper-V rolü ve Failover Cluster özelliğinin kurulumu ve yapılandırmasina geçebiliriz.

Öncelikle W12R2NOD1 ismindeki sunucum üzerinde Hyper-V rolü ve Failover Clustering özelliğinin kurulumunu yapılandırıyor olacağız.

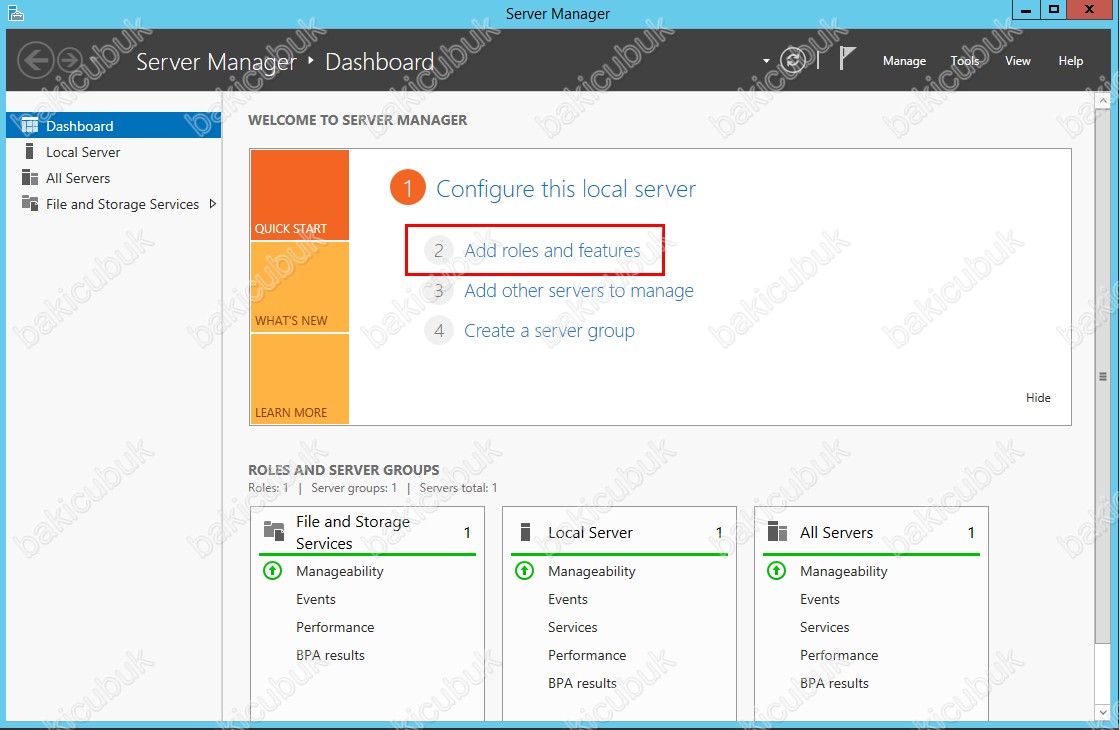

Server Manager konsolunu açıyoruz. Dashboard ekraninda Add roles and Features  tikliyoruz. Dilerseniz sağ üst köşedeki Manage menüsünden Add Roles and Features ile rol ekleme sihirbazını açabiliriz.

1

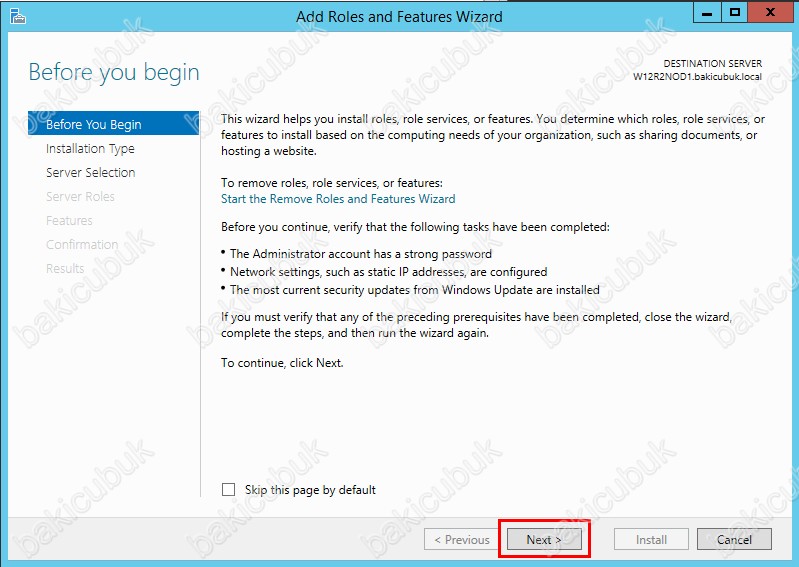

Add Roles and Features Wizard bilgi ekrani geliyor karşımıza kuruluma devam etmek için Next diyerek devam ediyoruz.

2

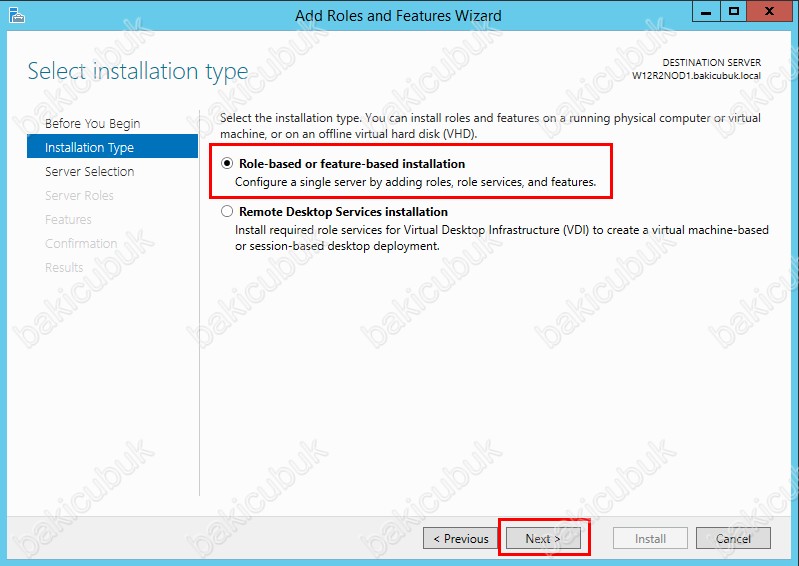

Select Installation Type ekraninda Role-based or Features-based Installation kurulum standart bildiğimiz rol ve özelliklerin kurulumunu yapabileceğimiz bölümdür. Biz Hyper-V rolünün kurulumu yapacağımız için Role-based or Features-based Installation seçerek Next diyerek devam ediyoruz.

3

Select destination server ekraninda kurulumu hangi sunucu üzerinde yapılacak ise o sunucuyu seçmemiz gerekiyor. Ben W12R2NOD1 üzerinde Hyper-V rolünü ve Failover Clustering özelliğinin kurulumunu yaparak yapılandıracağım için bu sunucumu seçiyorum ve Next diyerek yapılandırmaya devam ediyoruz.

4

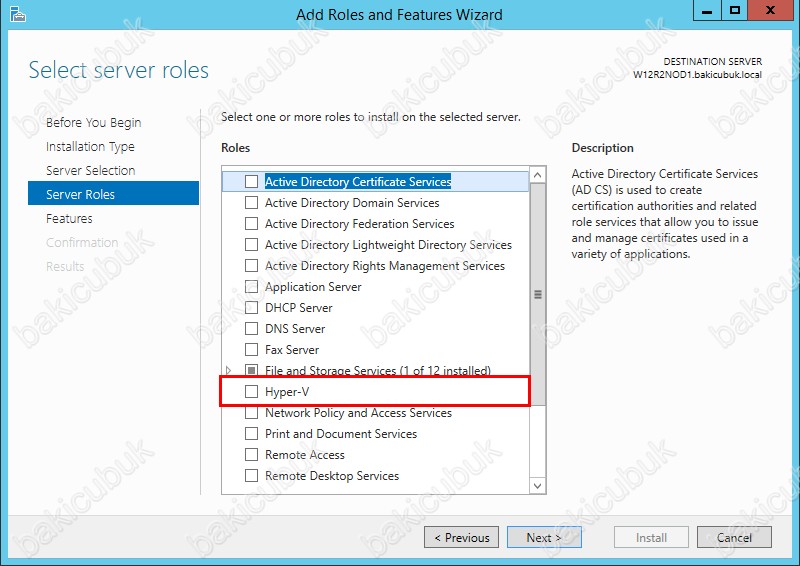

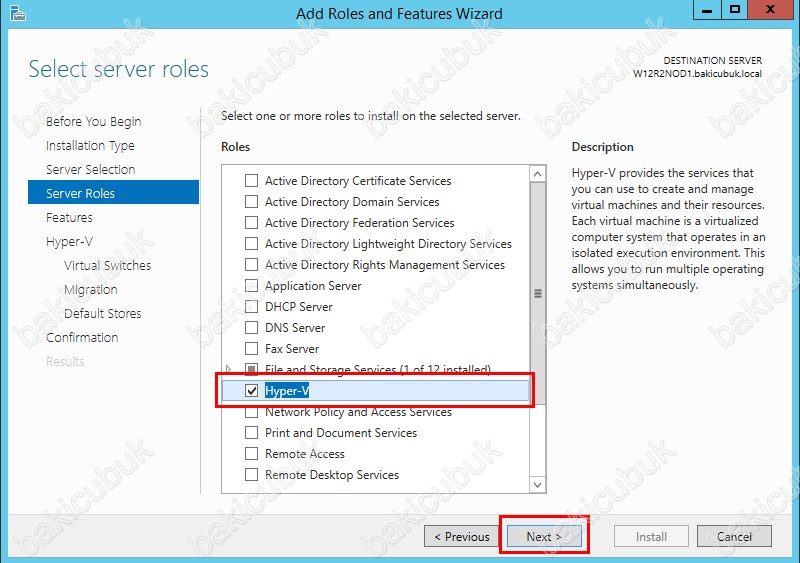

Select server roles ekraninda Hyper-V rolünün kurulumunu gerçekleştireceğimiz için Hyper-V rolünü işaretliyoruz.

5

Hyper-V rolünü seçtiğimizde Add Roles and Features Wizard ekrani geliyor karşımıza Hyper-V rolü ile birlikte Remote Server Administration Tools özelliği içinde bulunan Hyper-V Management Tools özelliği altinda bulunan Hyper-V Module for Windows PowerShell; Hyper-V GUI Management Tools  özelliklerinin kurulmasınu gerektiğini belirtiyor bizlere kurulumu devam etmek için Add Required Features diyerek  Remote Server Administration Tools altinda bulunan bu özelliklerinde kurulmasi sağlıyoruz.

6

Hyper-V rolü kuruluma hazir Next diyerek devam ediyoruz.

7

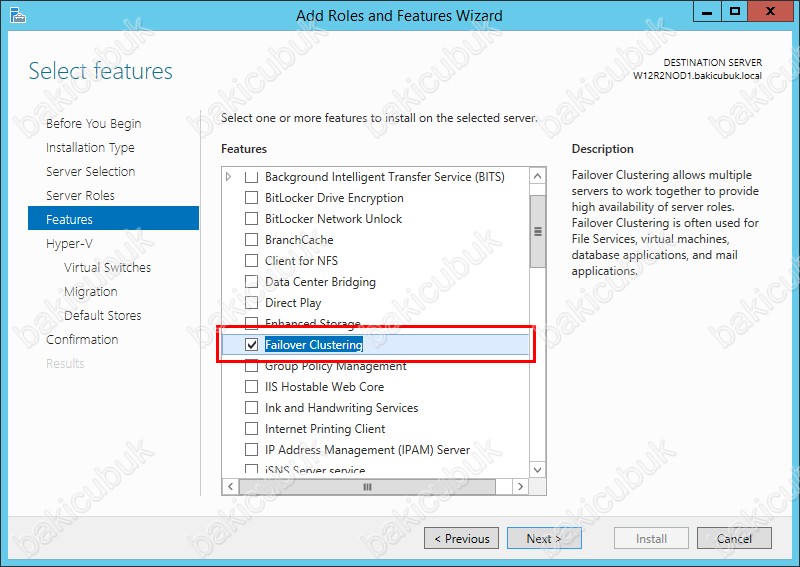

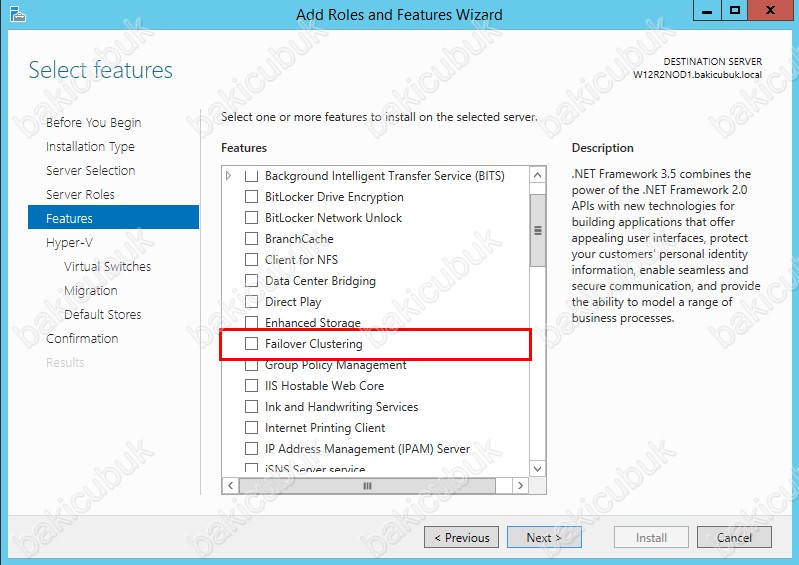

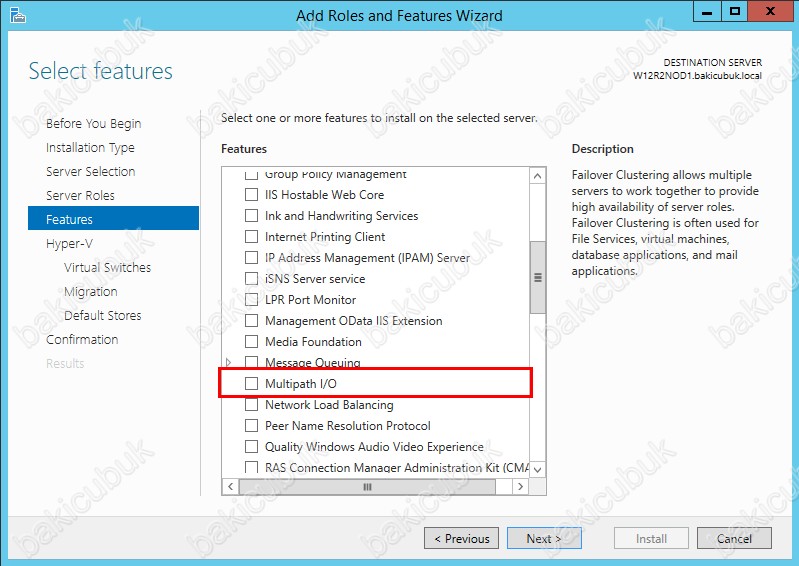

Select features ekraninda Hyper-V rolü ile birlikte kurulacak olan featuresleri görüyoruz.Normalde  Hyper-V rolünün kurulumu için herhangi bir features gerekli değil ancak biz Hyper-V üzerinde Failover Cluster kurulumunu ve yapılandırmasini yapacağımız için feutures ekraninda Failover Clustering ve Multipatch I/O özelliklerinide kuracağız. Bu nedenle  Failover Clustering ve Multipatch I/O kurulum için işaretliyoruz ve Next diyerek yapılandırmaya devam ediyoruz.

NOT :Benim buradaki ortami Lab ortami olduğu için kullanacağım ortak disk alanini Windows Server 2012 üzerinde ISCI Target yapılandırmasi ile yapacağım. Şirket ortamlarinda bu işleme gerek duyulmaz şirket ortamlarinda genellikle HBA ile bağlı bir Storage’den disk alani kullanarak yapılandırılır bu nedenlede Multipatch I/O özelliği kurulmasi gerekmektedir.

8

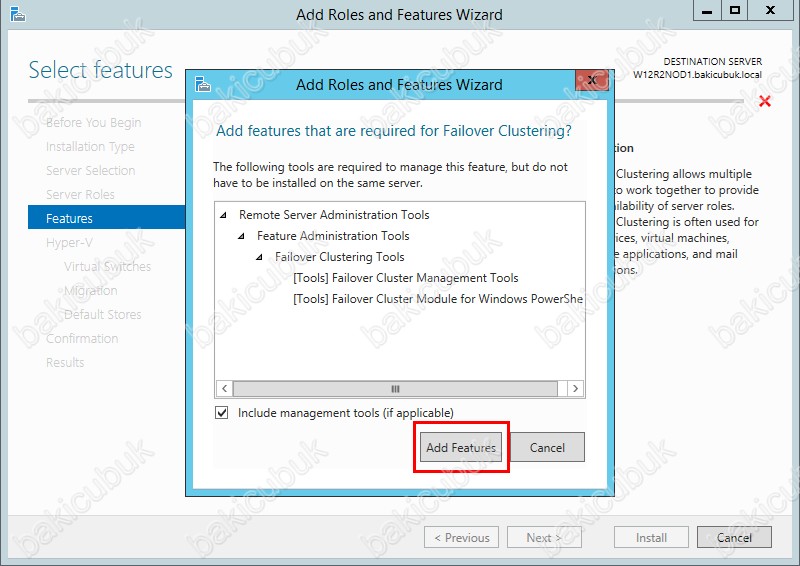

Failover Clustering özelliğini seçtiğimizde Add Roles and Features Wizard ekrani geliyor karşımıza Failover Clustering  özelliği ile birlikte Remote Server Administration Tools özelliği içinde bulunan Failover Clustering Tools ve altinda bulunan Failover Clustering Module for Windows PowerShell; Failover Clustering Management Tools  özelliklerinin kurulmasınu gerektiğini belirtiyor bizlere kurulumu devam etmek için Add Required Features diyerek  Remote Server Administration Tools altinda bulunan bu özelliğinde kurulmasi sağlıyoruz.

9

Failover Clustering özelliği kurulum için hazir.

10

11

Multipath I/O özelliğide kurulum için hazir Next diyerek devam ediyoruz.

12

Hyper-V rolü ile ilgili özet bilgi ekranına göz atıp, Hyper-V rolünün kurulumuna devam etmek için Next diyerek devam ediyoruz.

13

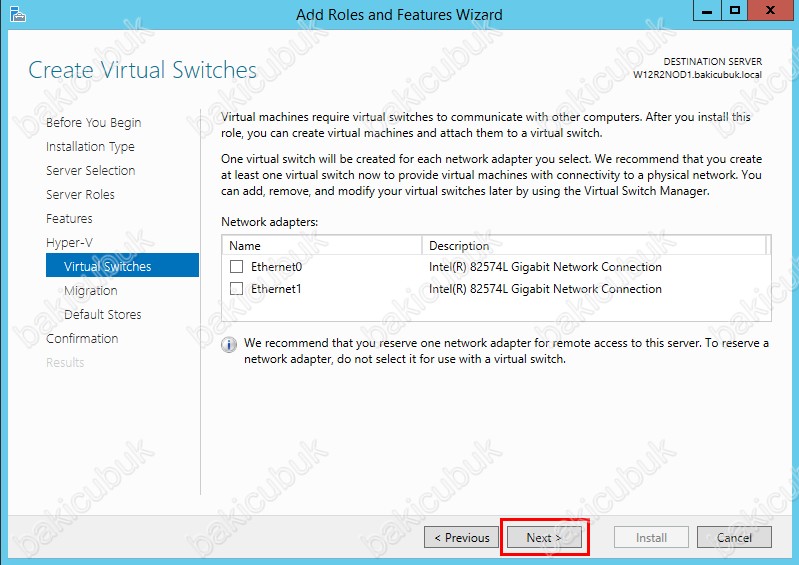

Create Virtual Switches ekraninda Hyper-V içinde kurulumunu yapacağımız sanal sunucularimizin ağ protokolleri ile kendi aralarında ve ya dış dünya ile haberleşmesi için gerekli olan bir yapılandırmadir.Sanal sunucularimizin ağ protokolleri ile kendi aralarında veya dış dünya ile haberleşmesi için hangi fiziksel network karti üzerinden haberleşmesi için bir Virtual Switch yaratmak istiyorsak,aşağıdaki ekranda bulunan fiziksel network  kartini ve ya kartlarini seçebiliriz. Virtual Switch yapılandırmasini Hyper-V kurulumundan sonra Hyper-V Manager konsolu yardimiyla yapılandırabilirsiniz. Virtual Switch’ler konusunda yeterli bilgi sahibi değilseniz bu adımda herhangi bir seçim yapmadan geçebilirsiniz.

14

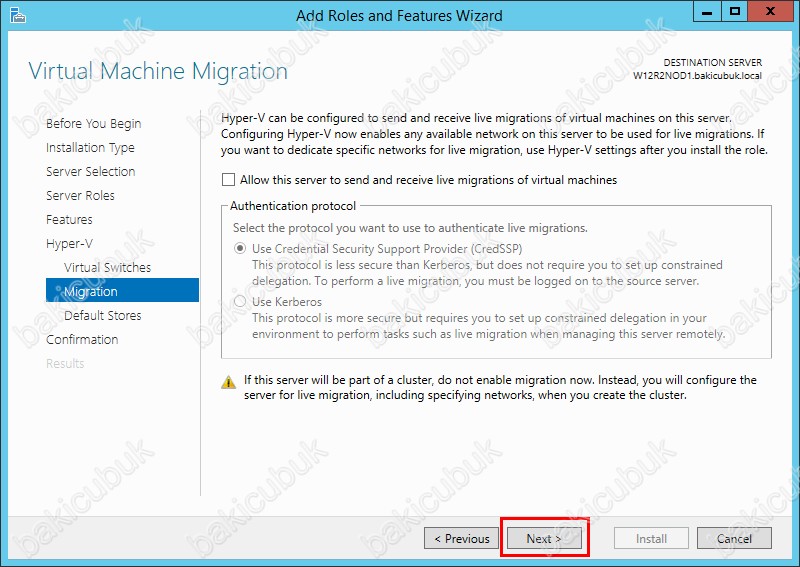

Virtual Machine Migration ekraninda de, söz konusu Host için Paylaşımsız Canlı Aktarım – Shared-Nothing Live Migration gönderimlerinin kabul edilip edilmeyeceği ile ilgili seçim yapabilirsiniz. Bu seçenekte daha sonra yapılandırılabilir bu nedenle Virtual Machine Migration konusunda yeteri kadar bilgi sahibi değilseniz herhangi bir seçim yapmadan devam edebilirsiniz.

15

Default Stores ekraninda kurulumunu yapacağımız sanal sunucularimizin kurulum işlemleri sirasinda bileşen dosyalarının XML, VHD,VHDX  bulunacağı dizinleri belirtebiliriz. Kurulumunu yapacağımız her bir sanal sunucu default olarak bu dizinlere kurulacaktir. Sanal sunuculari kurulum sirasinda bu dizinler dişindada herhangi bir farkli dizin içinede kurulum yapma şansim olduğunu belirtmek isterim zaten sanal sunucularim Failover Cluster yapılandırmasindan sonra Cluster Volume dizini içinde kuracağız. Next diyerek devam ediyoruz.

16

Confirm installation selections ekraninda Install diyerek Hyper-V rolünün kuruluma başlıyoruz. Hyper-V rolünün kurulumu tamamlandiktan sonra sunucunun otomatik olarak restart etmek istersek eğer Restart the destination server automatically if required seçeneğini işaretlememiz gerekiyor.

22

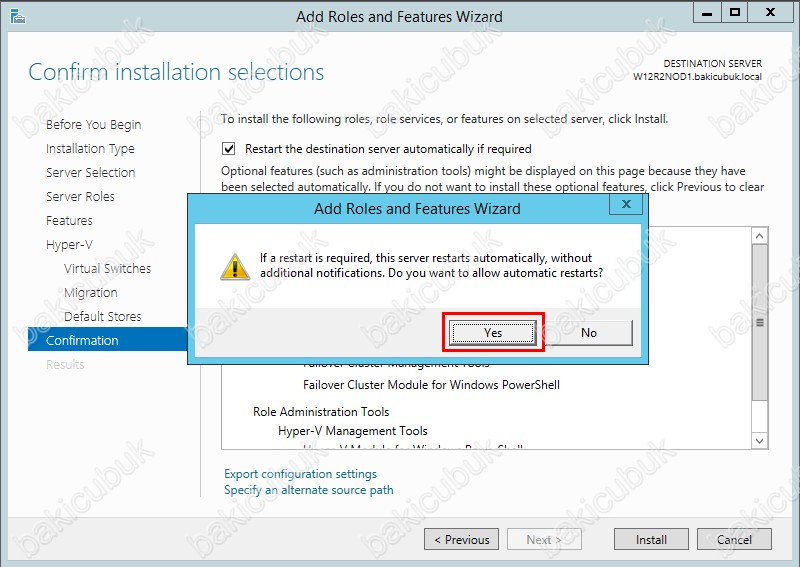

Ben  Hyper-V rolünün kurulumu tamamlandiktan sonra sunucunun otomatik olarak restart etmek için Restart the destination server automatically if required işeretliyorum bana kurulum tamamlandiktan sonra sunucumun otomatik olarak restart olacağı bilgisi veriyor. Yes diyerek kabul ediyoruz.

17

Install diyerek Hyper-V rolünün ve  Failover Clustering ,Multipatch I/O özelliklerinide kurulumlari başlatıyoruz.

18

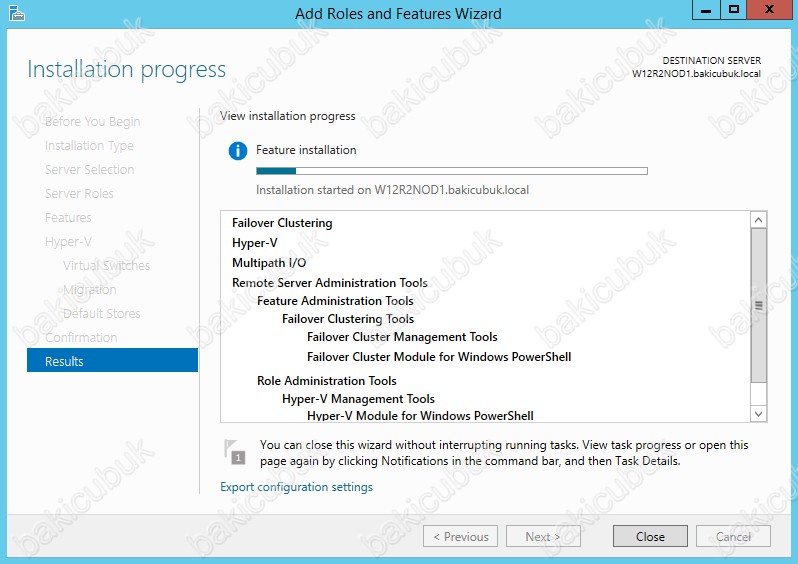

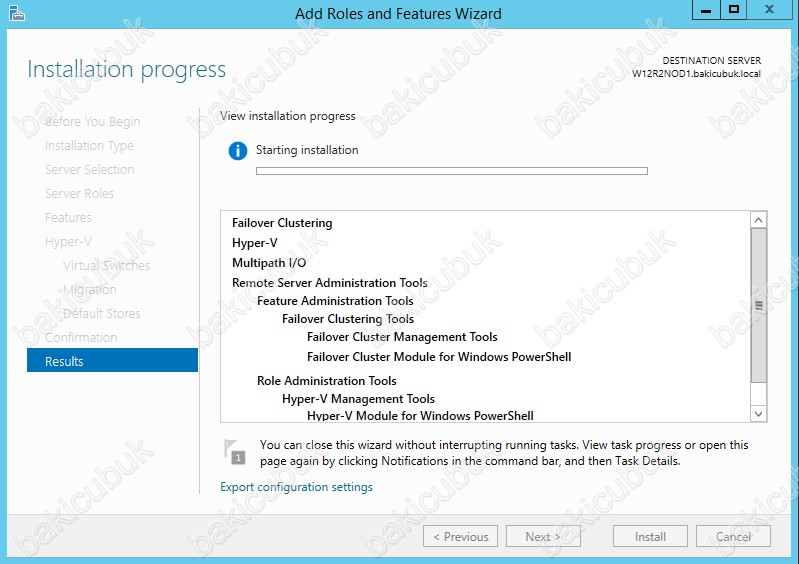

Installation progress ekraninda Hyper-V rolünün ve  Failover Clustering ,Multipatch I/O özelliklerinide kurulmaya başladığını görüyoruz.

19

20

Sunucum restart olduktan sonra Hyper-V rolünün ve  Failover Clustering ,Multipatch I/O özelliklerinide başarılı bir şekilde kurulduğunu görüyoruz.

21

W12R2NOD1 ismindeki sunucum üzerinde Hyper-V rolü ve Failover Clustering özelliğinin kurulumunu tamamladiktan sonra şimdi W12R2NOD2 isimli sunucum üzerinde Hyper-V rolü ve Failover Clustering özelliğinin yapılandırıyor olacağız.

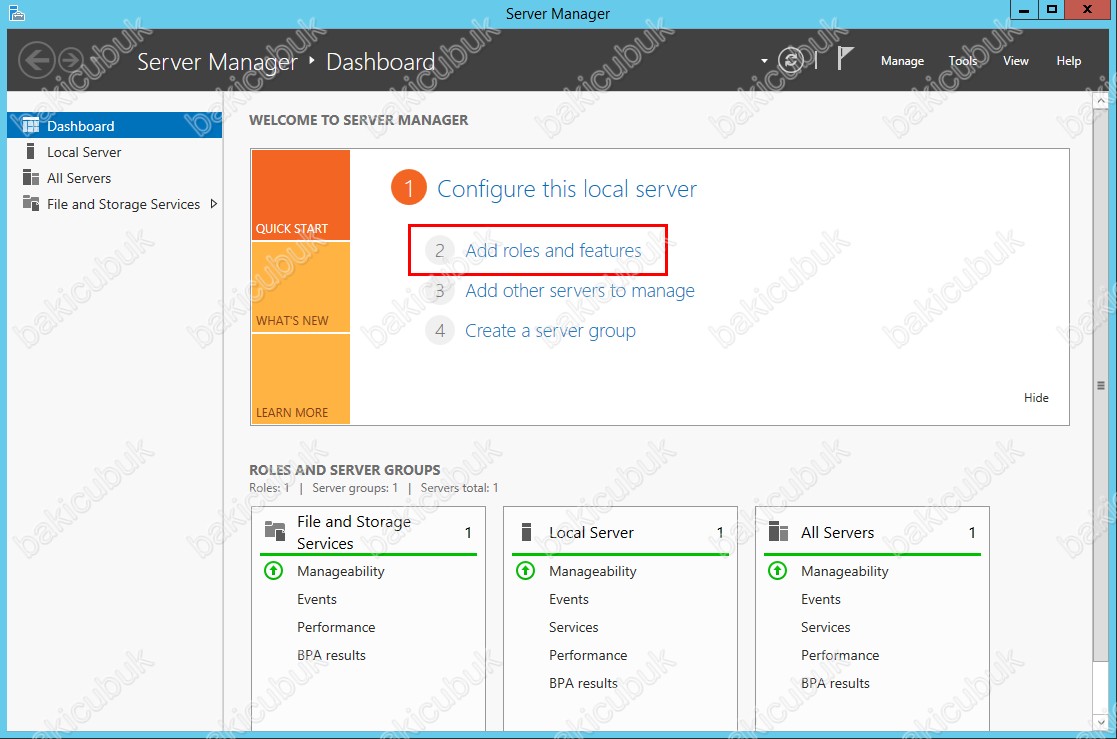

Server Manager konsolunu açıyoruz. Dashboard ekraninda Add roles and Features  tikliyoruz. Dilerseniz sağ üst köşedeki Manage menüsünden Add Roles and Features ile rol ekleme sihirbazını açabiliriz.

1

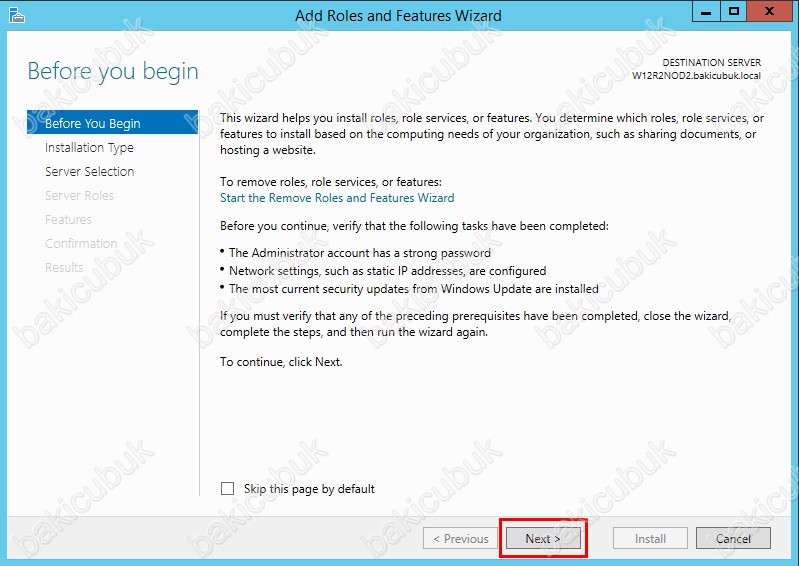

Add Roles and Features Wizard bilgi ekrani geliyor karşımıza kuruluma devam etmek için Next diyerek devam ediyoruz.

2

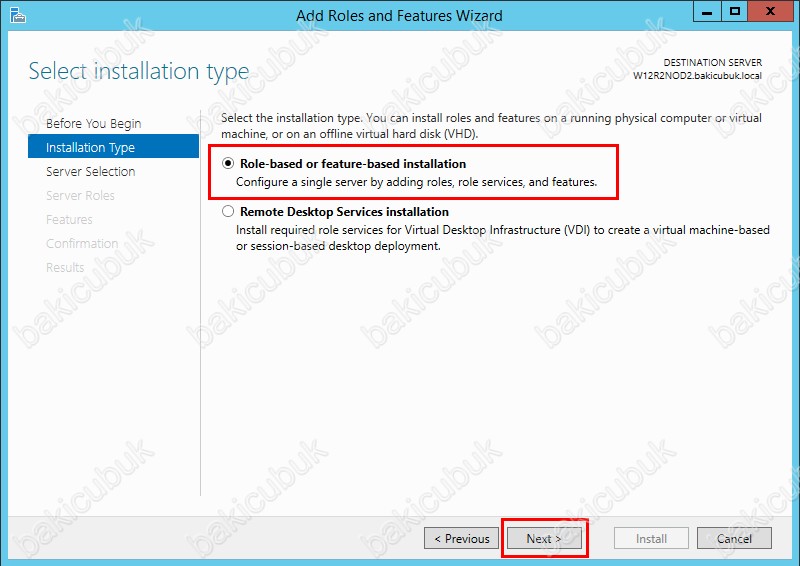

Select Installation Type ekraninda Role-based or Features-based Installation kurulum standart bildiğimiz rol ve özelliklerin kurulumunu yapabileceğimiz bölümdür. Biz Hyper-V rolünü ve Failover Clustering özelliğinin kurulumu yapacağımız için Role-based or Features-based Installation seçerek Next diyerek devam ediyoruz.

3

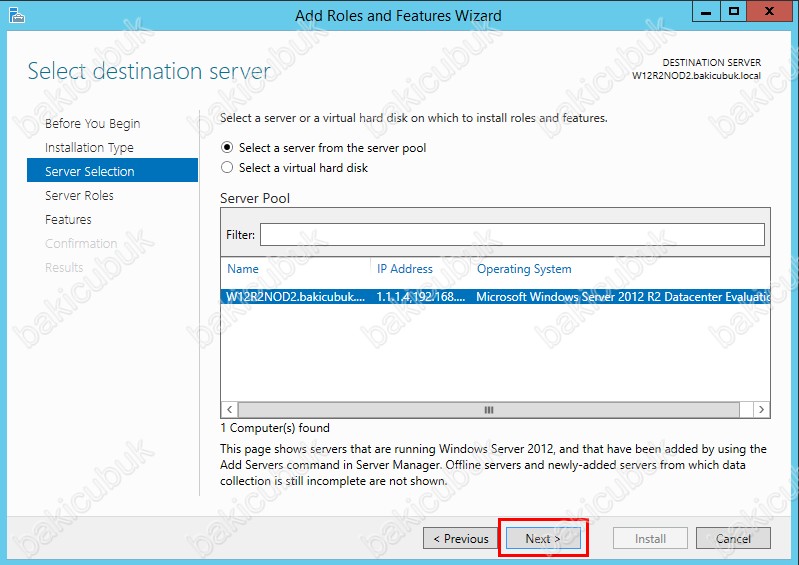

Select destination server ekraninda kurulumu hangi sunucu üzerinde yapılacak ise o sunucuyu seçmemiz gerekiyor. Ben W12R2NOD2 üzerinde Hyper-V rolünü kurulumunu yaparak yapılandıracağım için bu sunucumu seçiyorum ve Next diyerek yapılandırmaya devam ediyoruz.

4

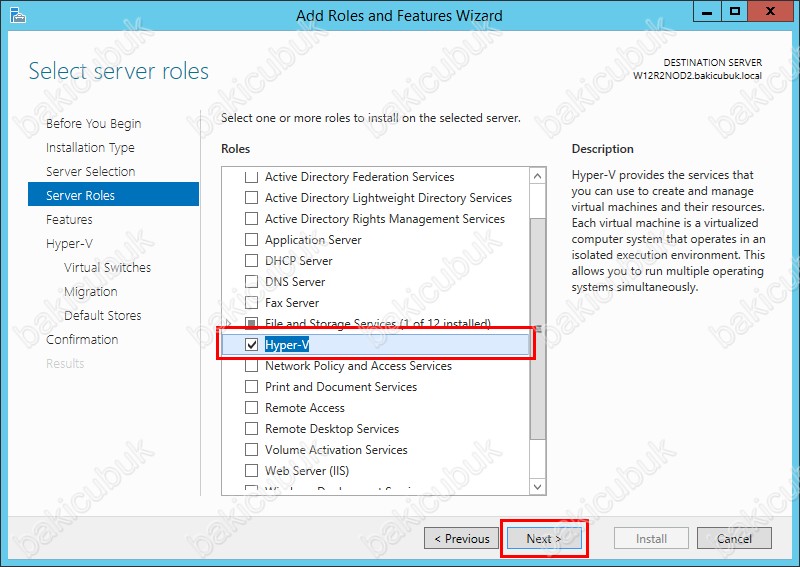

Select server roles ekraninda Hyper-V rolünün kurulumunu gerçekleştireceğimiz için Hyper-V rolünü işaretliyoruz.

5

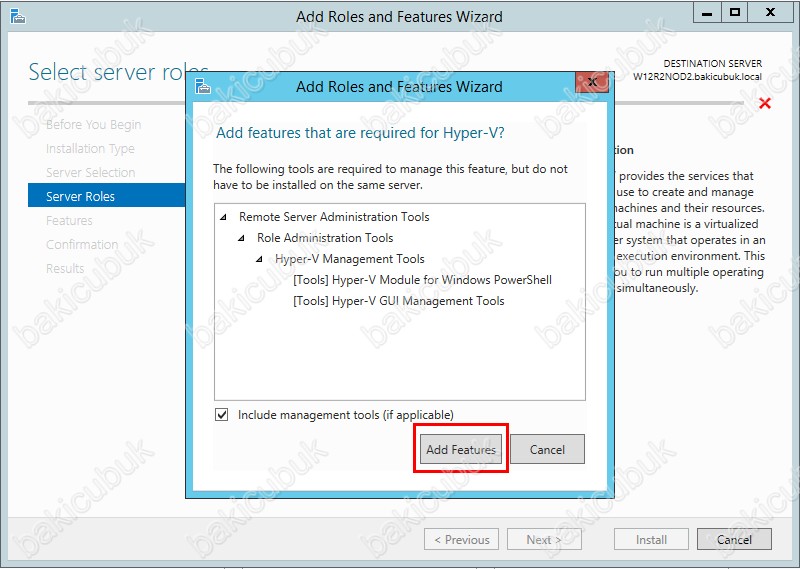

Hyper-V rolünü seçtiğimizde Add Roles and Features Wizard ekrani geliyor karşımıza Hyper-V rolü ile birlikte Remote Server Administration Tools özelliği içinde bulunan Hyper-V Management Tools ve altinda bulunan Hyper-V Module for Windows PowerShell; Hyper-V GUI Management Tools  özelliklerinin kurulmasınu gerektiğini belirtiyor bizlere kurulumu devam etmek için Add Required Features diyerek  Remote Server Administration Tools altinda bulunan bu özelliğinde kurulmasi sağlıyoruz.

6

Hyper-V rolü kuruluma hazir Next diyerek devam ediyoruz.

7

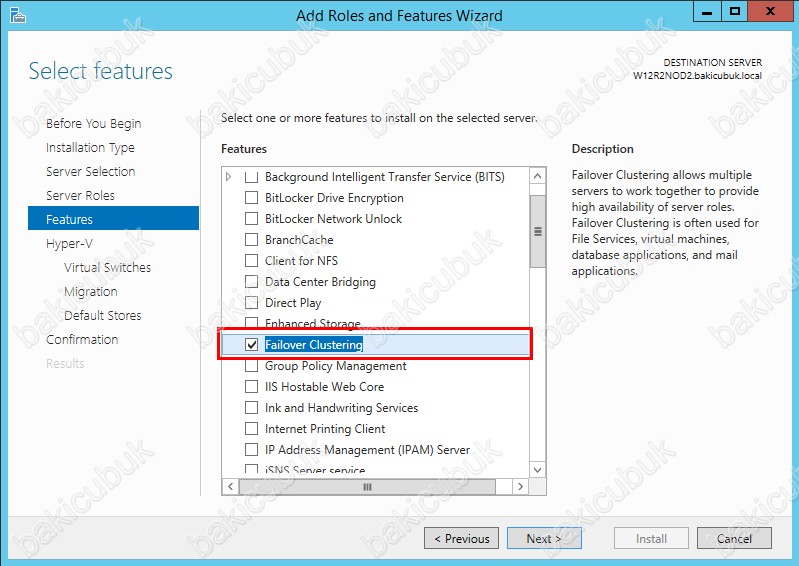

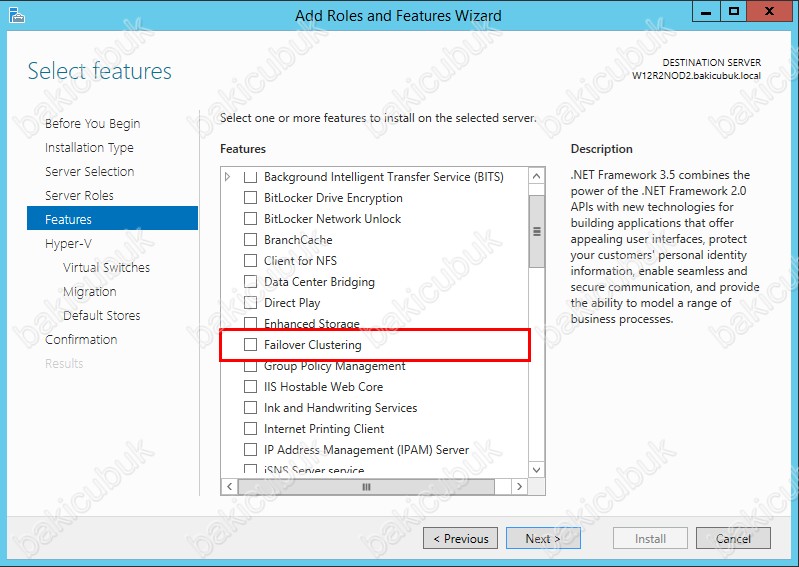

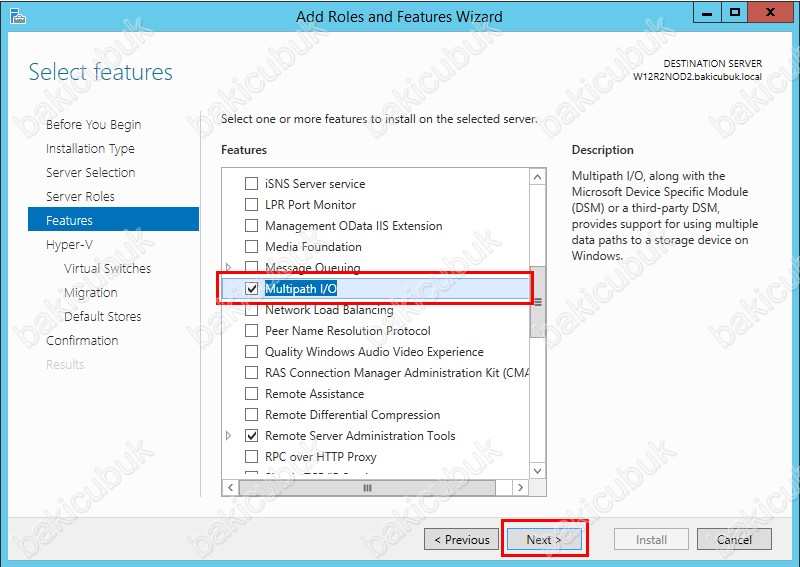

Select features ekraninda Hyper-V rolü ile birlikte kurulacak olan featuresleri görüyoruz.Normalde  Hyper-V rolünün kurulumu için herhangi bir features gerekli değil ancak biz Hyper-V üzerinde Failover Cluster yapacağımız için feutures ekraninda Failover Clusteringve Multipatch I/O özelliklerinide kuracağız. Bu nedenle  Failovering Cluster ve Multipatch I/O kurulum için işaretliyoruz ve Next diyerek yapılandıramaya devam ediyoruz.

NOT : Benim buradaki ortami Lab ortami olduğu için kullanacağım ortak disk alanini Windows Server 2012 üzerinde ISCI Target yapılandırmasi ile yapacağım. Şirket ortamlarinda bu işleme gerek duyulmaz şirket ortamlarinda genellikle HBA ile bağlı bir Storage’den disk alani kullanarak yapılandırılır bu nedenlede Multipatch I/O özelliği kurulmasi gerekmektedir.

8

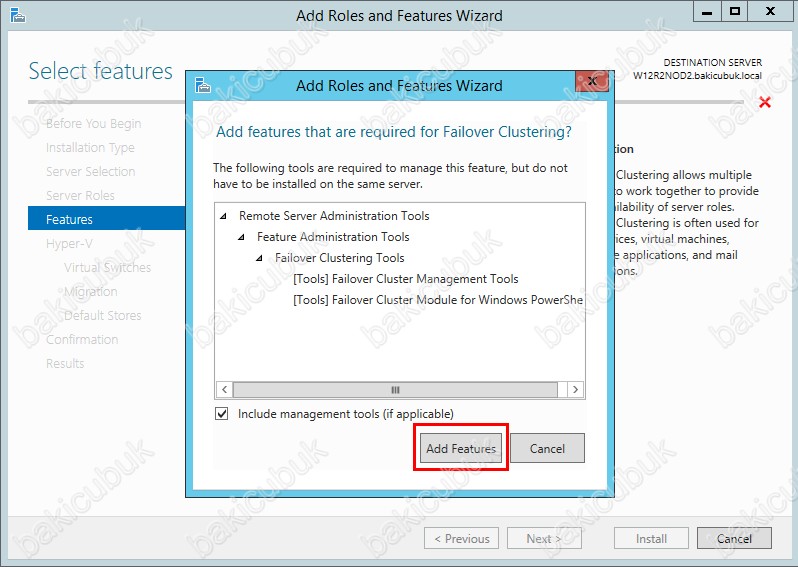

Failover Clustering özelliğini seçtiğimizde Add Roles and Features Wizard ekrani geliyor karşımıza Failover Clustering  özelliği ile birlikte Remote Server Administration Tools özelliği içinde bulunan Failover Clustering Tools ve altinda bulunan Failover Clustering Module for Windows PowerShell; Failover Clustering Management Tools  özelliklerinin kurulmasınu gerektiğini belirtiyor bizlere kurulumu devam etmek için Add Required Features diyerek  Remote Server Administration Tools altinda bulunan bu özelliğinde kurulmasi sağlıyoruz.

9

Failover Clustering özelliği kurulum için hazir.

10

11

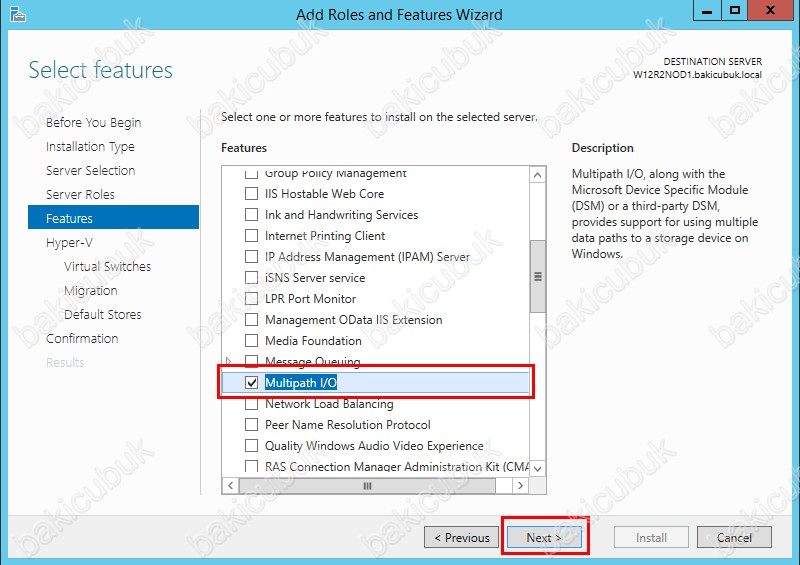

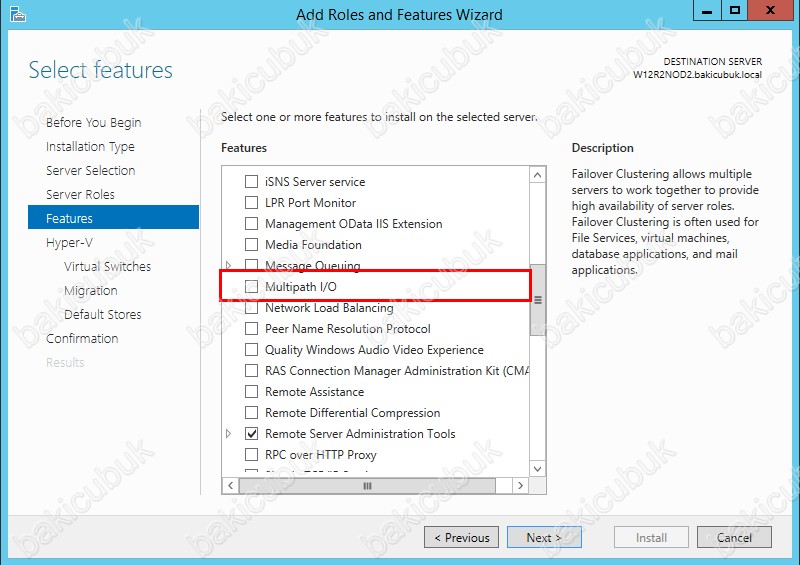

Multipath I/O özelliğide kurulum için hazir Next diyerek devam ediyoruz.

12

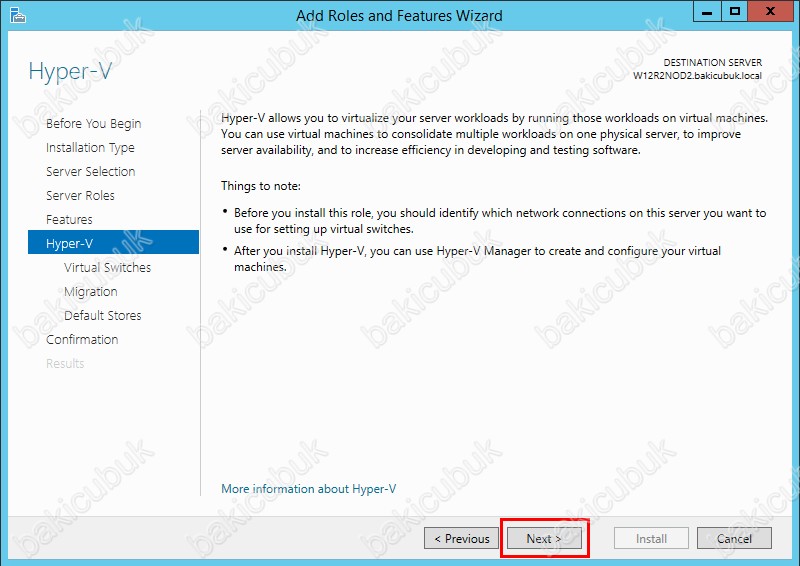

Hyper-V rolü ile ilgili özet bilgi ekranına göz atıp, Hyper-V rolünün kurulumuna devam etmek için Next diyerek devam ediyoruz.

13

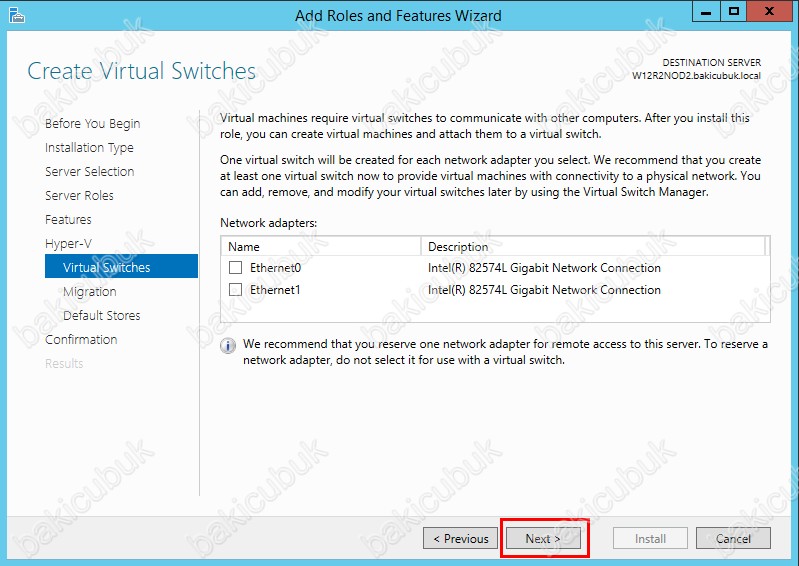

Create Virtual Switches ekraninda Hyper-V içinde kurulumunu yapacağımız sanal sunucularimizin ağ protokolleri ile kendi aralarında ve ya dış dünya ile haberleşmesi için gerekli olan bir yapılandırmadir.Sanal sunucularimizin ağ protokolleri ile kendi aralarında veya dış dünya ile haberleşmesi için hangi fiziksel network karti üzerinden haberleşmesi için bir Virtual Switch yaratmak istiyorsak,aşağıdaki ekranda bulunan fiziksel network  kartini ve ya kartlarini seçebiliriz. Virtual Switch yapılandırmasini Hyper-V kurulumundan sonra Hyper-V Manager konsolu yardimiyla yapılandırabilirsiniz. Virtual Switch’ler konusunda yeterli bilgi sahibi değilseniz bu adımda herhangi bir seçim yapmadan geçebilirsiniz.

14

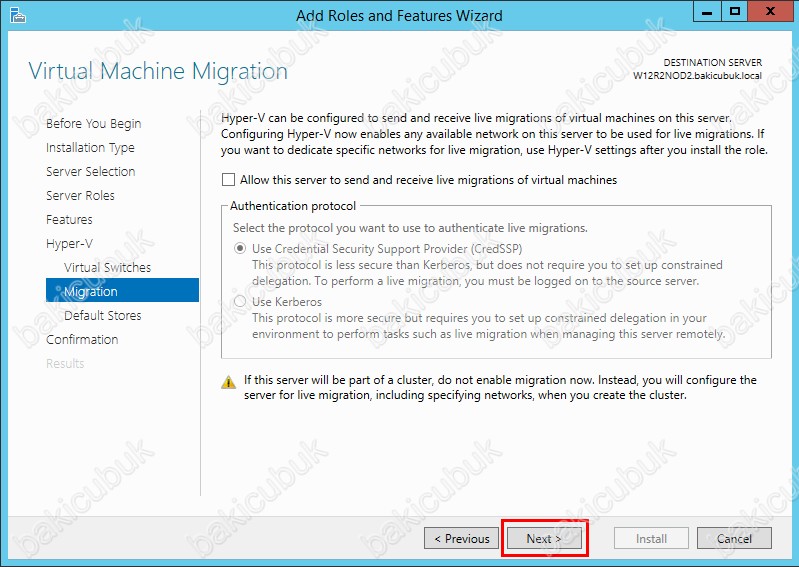

Virtual Machine Migration ekraninda de, söz konusu Host için Paylaşımsız Canlı Aktarım – Shared-Nothing Live Migration gönderimlerinin kabul edilip edilmeyeceği ile ilgili seçim yapabilirsiniz. Bu seçenekte daha sonra yapılandırılabilir bu nedenle Virtual Machine Migration konusunda yeteri kadar bilgi sahibi değilseniz herhangi bir seçim yapmadan devam edebilirsiniz.

15

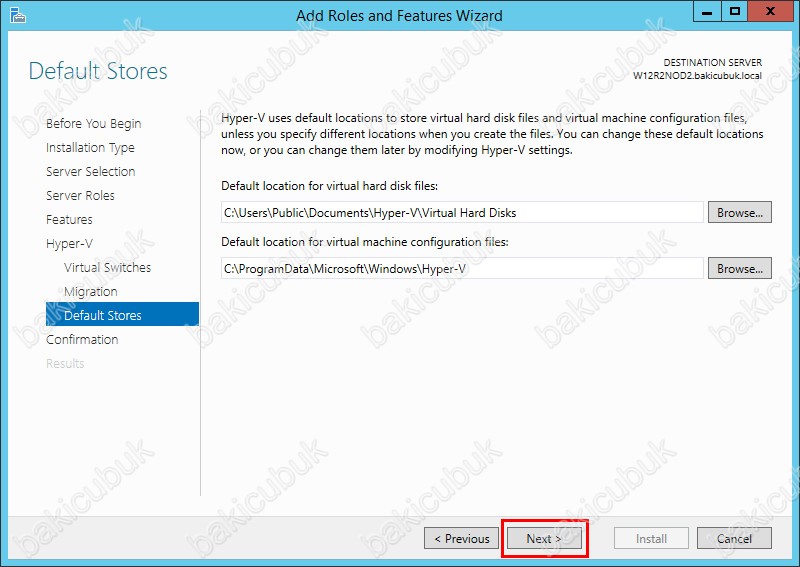

Default Stores ekraninda kurulumunu yapacağımız sanal sunucularimizin kurulum işlemleri sirasinda bileşen dosyalarının XML, VHD,VHDX  bulunacağı dizinleri belirtebiliriz. Kurulumunu yapacağımız her bir sanal sunucu default olarak bu dizinlere kurulacaktir. Sanal sunuculari kurulum sirasinda bu dizinler dişindada herhangi bir farkli dizin içinede kurulum yapma şansim olduğunu belirtmek isterim zaten sanal sunucularim Failover Cluster yapılandırmasindan sonra Cluster Volume dizini içinde kuracağız. Next diyerek devam ediyoruz.

16

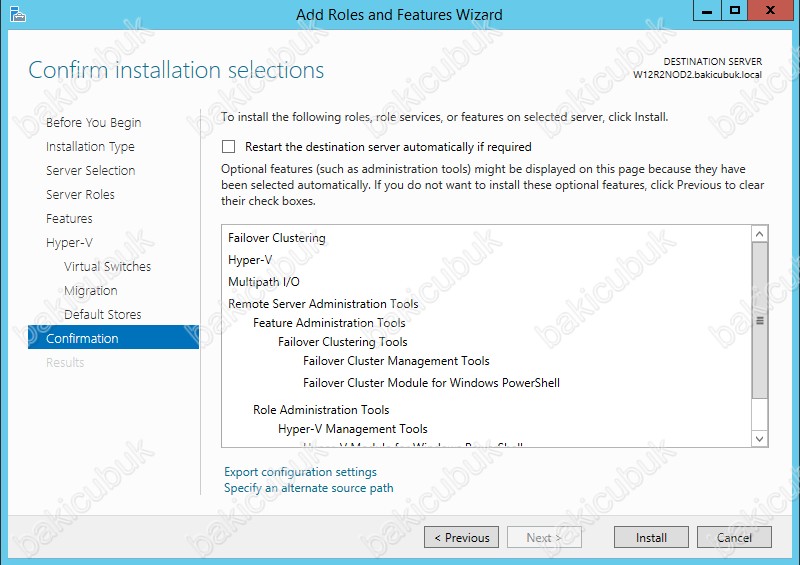

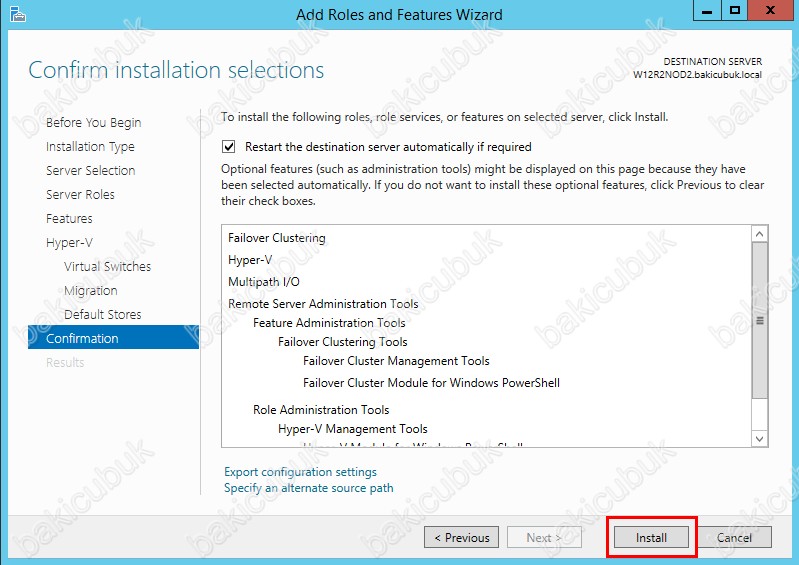

Confirm installation selections ekraninda Install diyerek Hyper-V rolünün kuruluma başlıyoruz. Hyper-V rolünün kurulumu tamamlandiktan sonra sunucunun otomatik olarak restart etmek istersek eğer Restart the destination server automatically if required seçeneğini işaretlememiz gerekiyor.

17

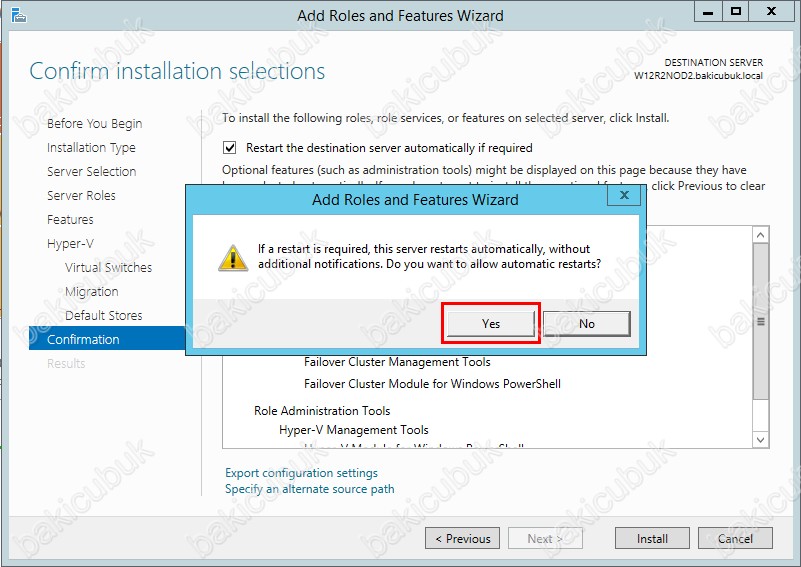

Ben  Hyper-V rolünün kurulumu tamamlandiktan sonra sunucunun otomatik olarak restart etmek için Restart the destination server automatically if required işeretliyorum bana kurulum tamamlandiktan sonra sunucumun otomatik olarak restart olacağı bilgisi veriyor. Yes diyerek kabul ediyoruz.

18

Install diyerek Hyper-V rolünün ve  Failover Clustering ,Multipatch I/O özelliklerinin kurulumlarini inibaşlatıyoruz.

19

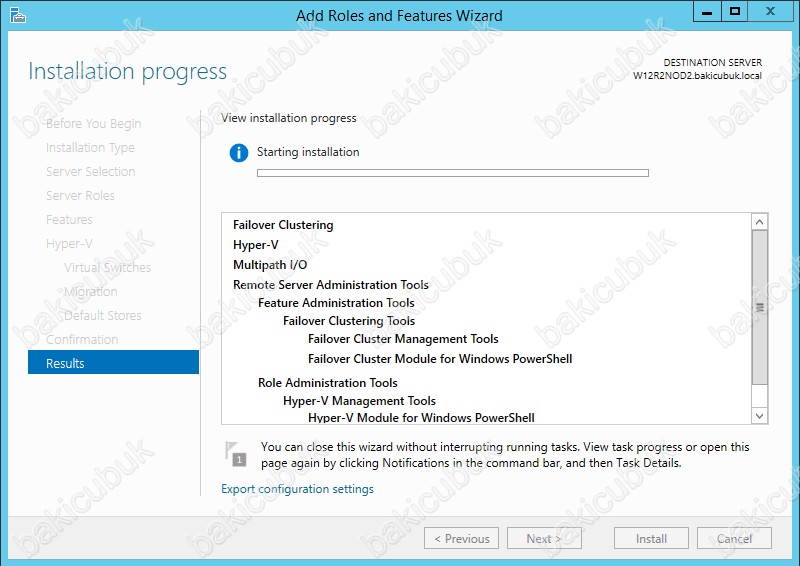

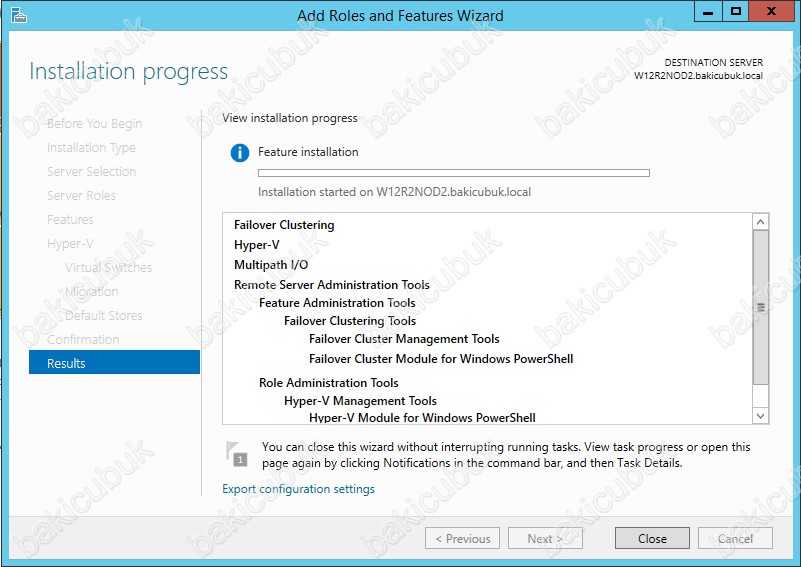

Installation progress ekraninda Hyper-V rolünün ve  Failover Clustering ,Multipatch I/O özelliklerinide kurulmaya başladığını görüyoruz.

20

21

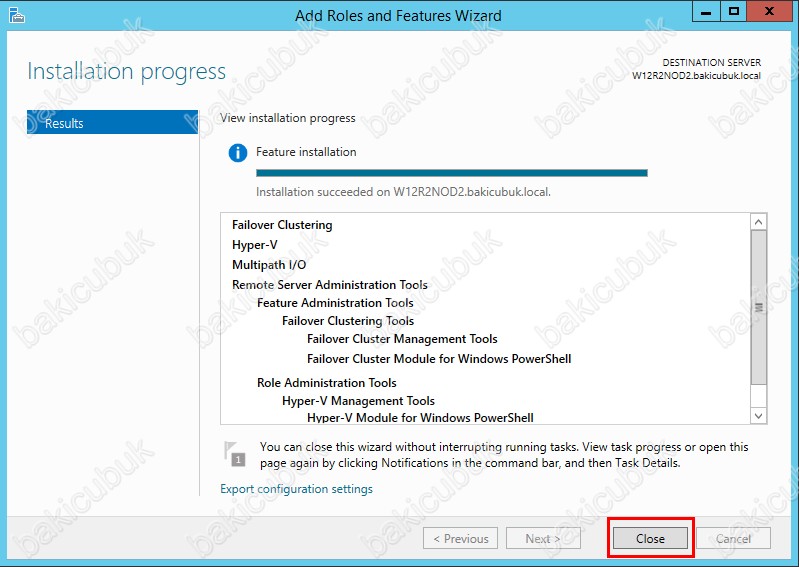

Sunucum restart olduktan sonra Hyper-V rolünün ve  Failover Clustering ,Multipatch I/O özelliklerinide başarılı bir şekilde kurulduğunu görüyoruz.

23

Failover Cluster yapılandırmaya başlamadan önce NOD larimiz üzerinde aşağıdaki işlemleri tamamladik.

  • Sunucularımizin üzerindeki isimlerini düzenledik.
  • Sunucularimiz üzerindeki IP yapılandırılmalarina tamamladik.
  • Sunucularimizi Domain ortamina dahil ettik.
  • Sunucularimiz üzerinde Hyper-V rolü ve Failover Clustering ,Multipatch I/O özelliklerinin kurulumlarini tamamladik.
  • Sunucularimiz üzerinde ortak disk alanlarinin bağlantilarini tamamladik.

Failover Cluster ortami için kullanacağım ortak alan için Windows Server 2012 R2 üzerindeki yapılandırmayi daha önceki Windows Server 2012 ISCSI Target Server Kurulumu ve Yapılandırılması ile sizlerle paylaşmiştim.

Yukaridaki işlemleri tamamladiktan sonra Failover Cluster yapımızın kurulum ve yapılandırmasina geçebiliriz.

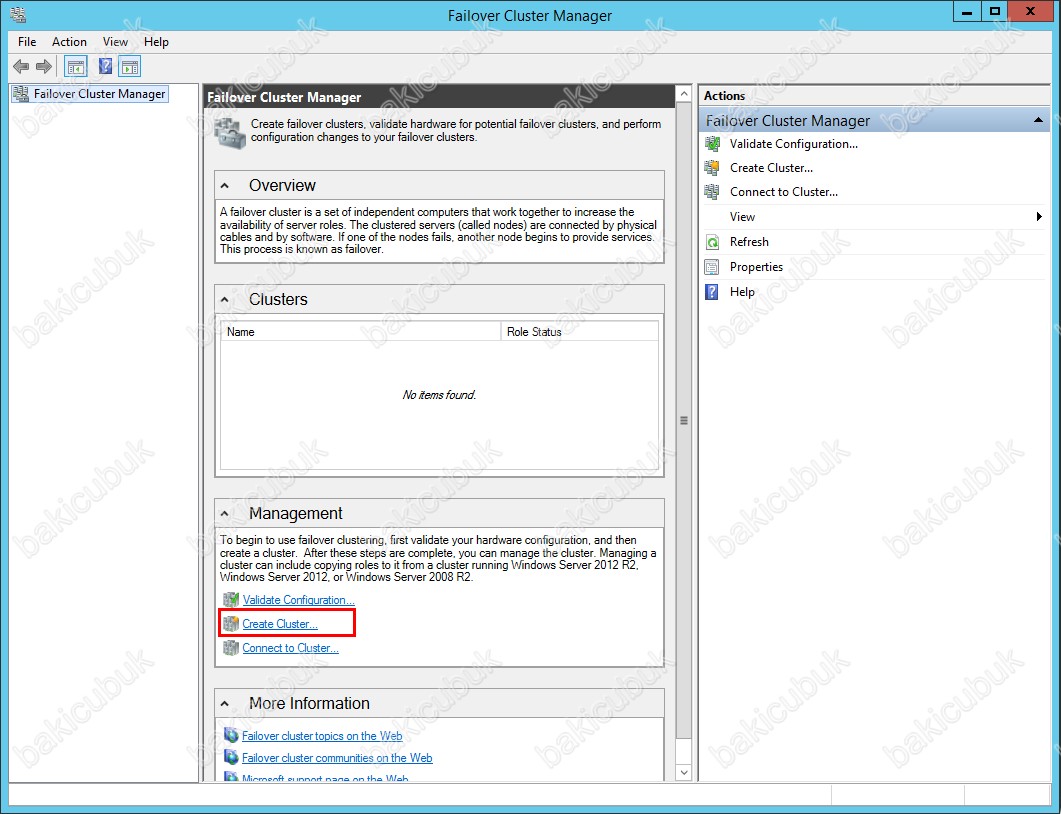

Failover Cluster Manager konsolu açıyoruz ve Management altinda bulunan Create Cluster başlığını tıklayarak Failover Cluster yapısını oluşturmaya başlıyoruz.

1

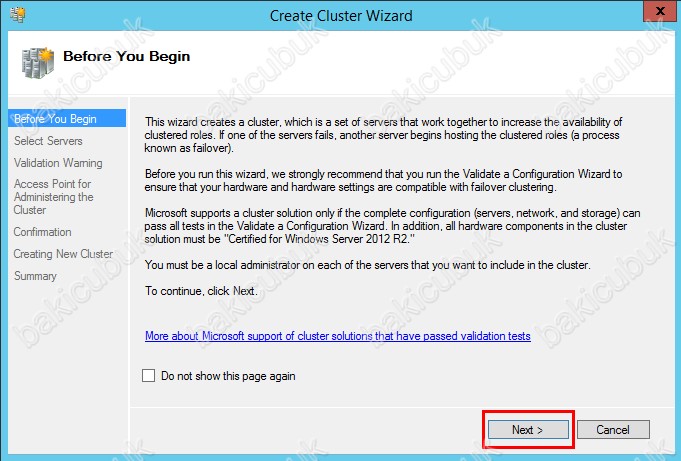

Before You Begin bilgi ekrani geliyor karşımıza kuruluma devam etmek için Next diyerek devam ediyoruz.

2

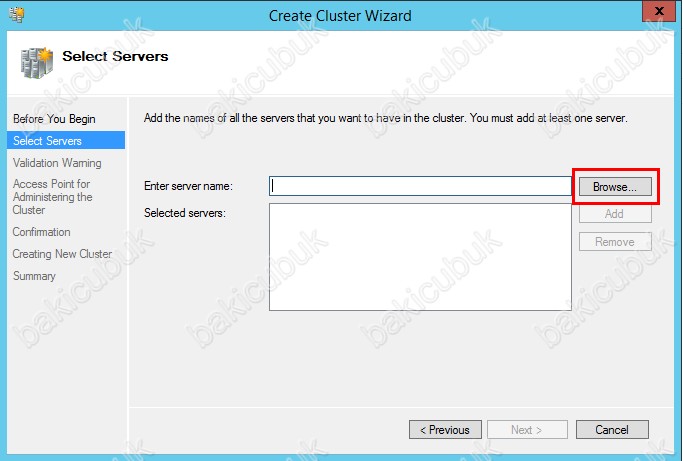

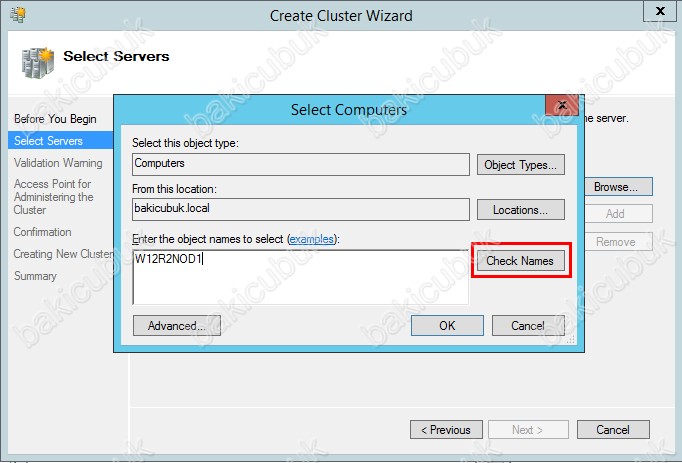

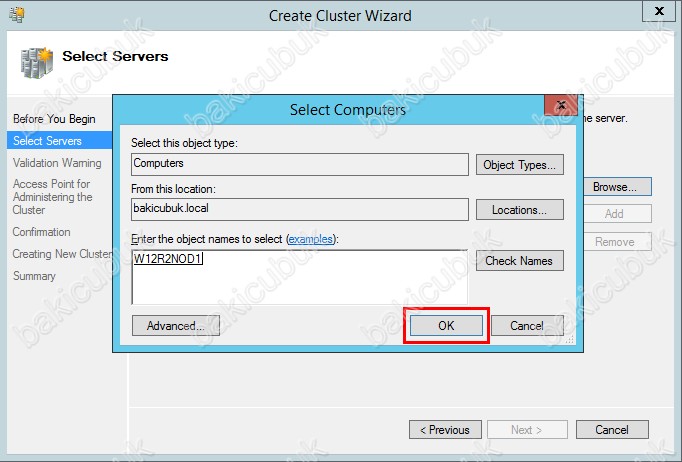

Select Servers ekranin Failover Cluster yapısına dahil edeceğiz sunuculari Enter server name bölümüne sunucumuzun ismini yazdiktan sonra Add diyerek ekleyebiliriz  ya da sunucularımızı Browse diyerek Active Directory üzerinden arayarak ekleyebiliriz. Ben W12R2NOD1 sunucumu Browse diyerek Active Directory ortamindan ekleyeceğim W12R2NOD2 sunucumuda Enter server name bölümüne ismini yazarak ekleyeceğim.

W12R2NOD1 ismindeki sunucumu Failover Cluster yapısına dahil ediyorum.

3

4

5

6

7

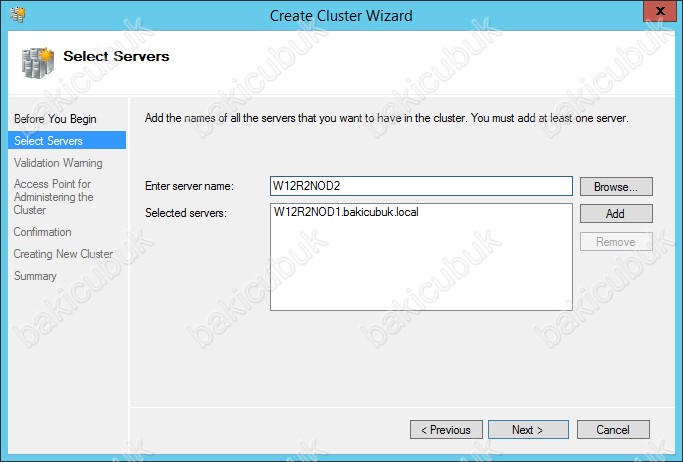

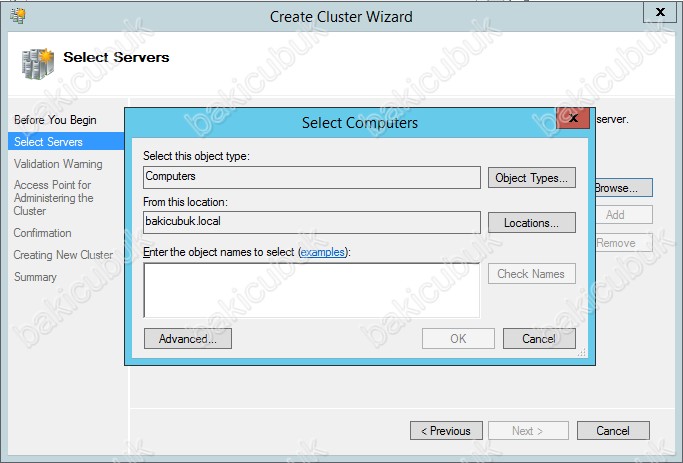

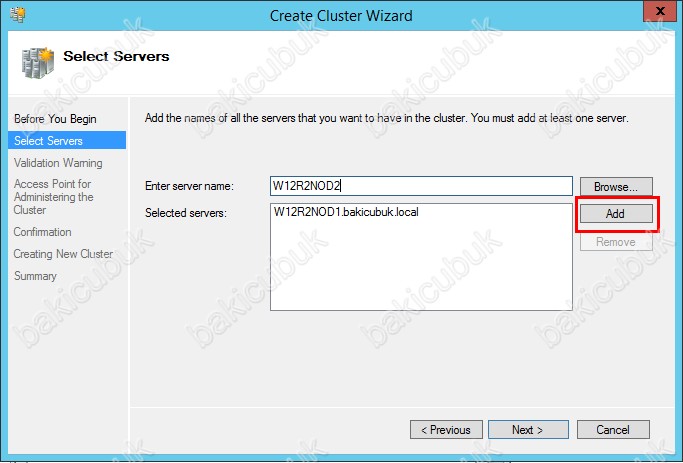

W12R2NOD1 ismindeki sunucumu Failover Cluster yapısına dahil ettikten sonra şimdi de W12R2NOD2 ismindeki sunucumu Failover Cluster yapısına dahil ediyoruz.

8

9

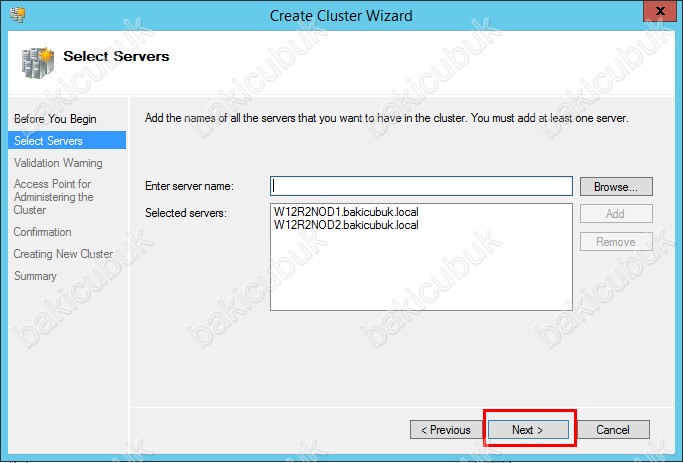

W12R2NOD1 ve W12R2NOD2 sunucularimi Failover Cluster yapısına dahil edilecek olan sunuculari ekledikten sonra Next diyerek devam ediyoruz.

10

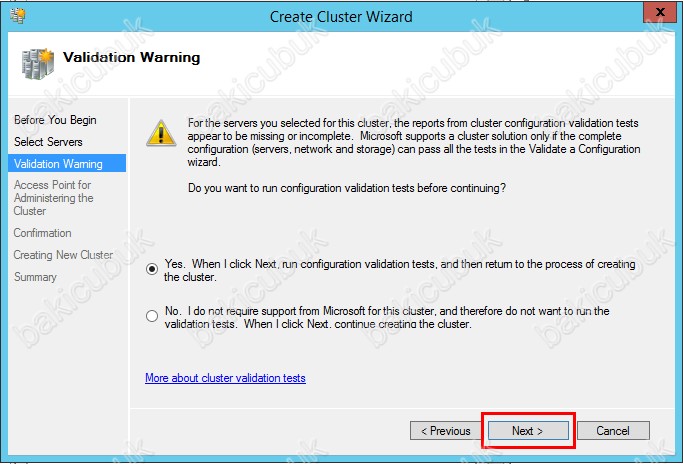

Validation Warning ekraninda Failover Cluster yapısını kurulumnu geçmeden sunucular üzerindeki yapılandırmalari gerekli rol ve özelliklerin kurulumunu sunucular üzerindeki donanım ve yazilim versiyonlarini test etmesi gerektiği uyarisi aliyoruz. Failover Cluster yapısı kurulmadan önce bu testi yapmanizi önemle tavsiye ediyorum zaten bu testi yapmdan Failover Cluster kurulum adimina geçemeyeceksiniz. Yes ile başlayan seçeneği seçip Next diyerek Failover Cluster ortaminin test işlemini başlatiyoruz.

11

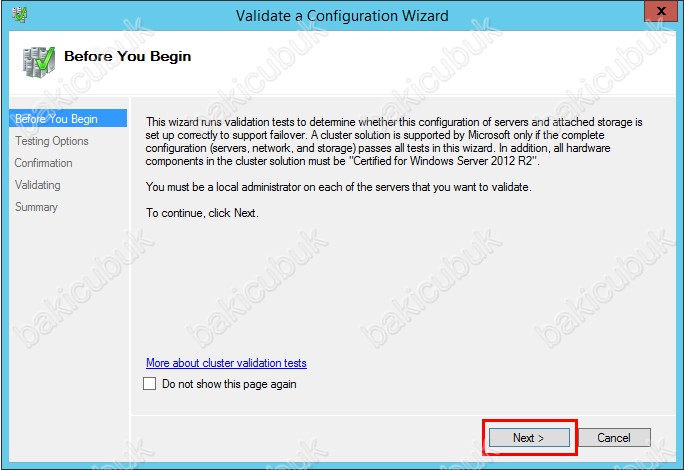

Before You Begin bilgi ekrani geliyor karşımıza kuruluma devam etmek için Next diyerek devam ediyoruz.

12

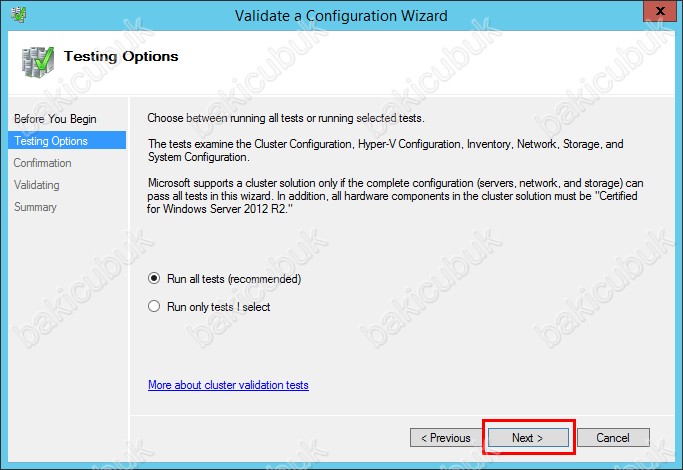

Testing Options ekraninda Failover Cluster yapımız için bütün testleri mi çalıştıracaksınız yoksa sistem ile ilgili sizin belirlediğiniz testler mi çalıştıracaksınız burda onu belirlememiz gerekiyor ben bütün testlerin yapılarak yapılandırma sirasinda sorunla karşılaşmamak için Run all tests seçeneğini seçiyorum ve test işlemini başlatmak için Next diyerek devam ediyoruz.

13

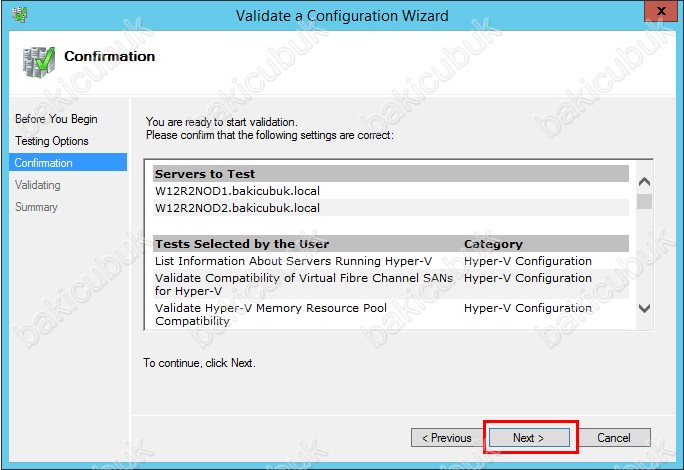

Confirmation ekraninda Failover Cluster yapımız için sunucular üzerinde yapılacak olan bütün testlerin bir listesini veriyor bizlere testi başlatmak için Next diyoruz.

14

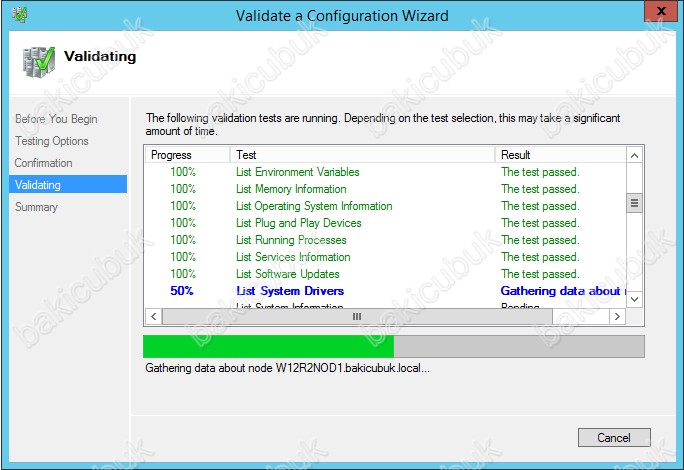

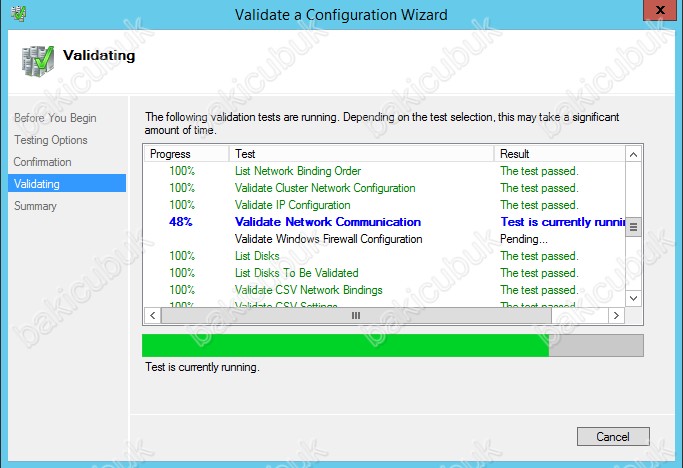

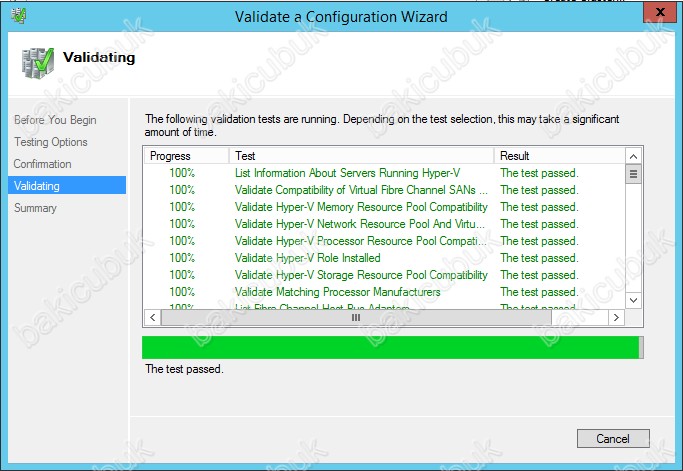

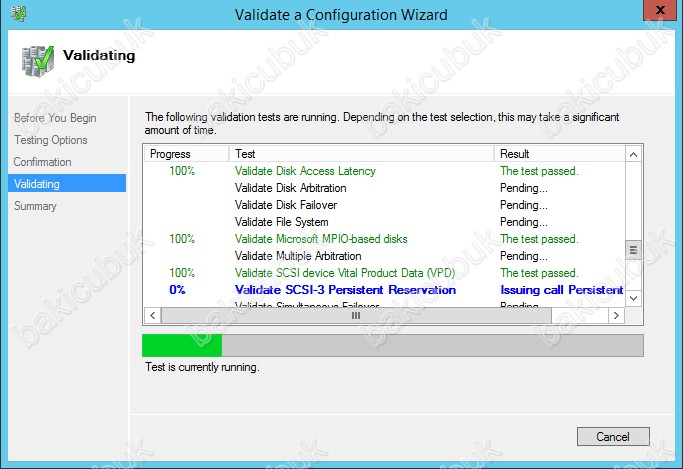

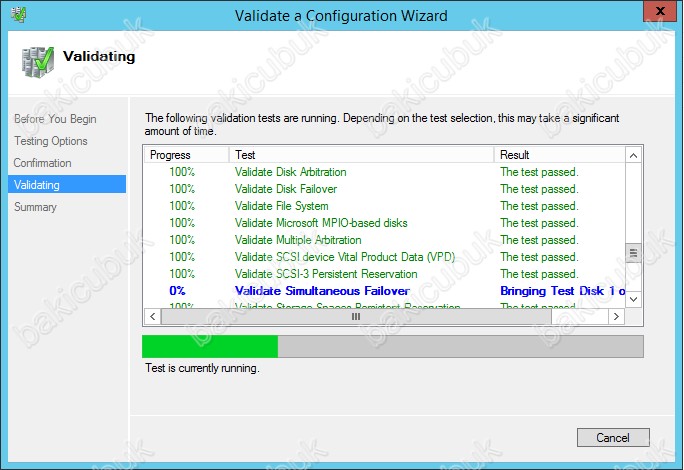

Validating ekraninda Failover Cluster yapımız için gerekli testlerin başladığını görüyoruz.

15

16

17

18

19

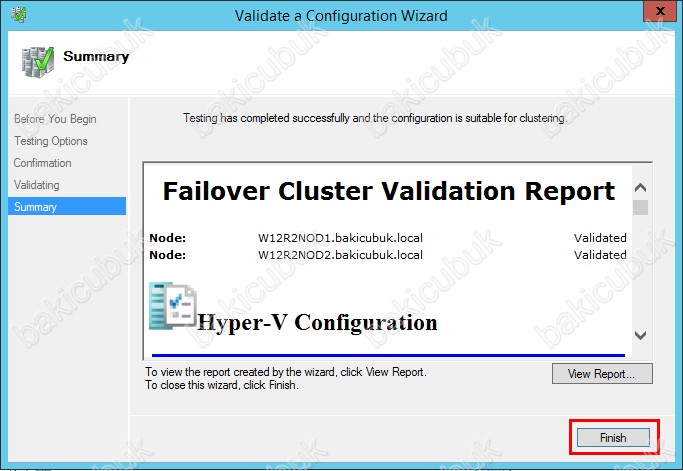

Summary ekraninda Failover Cluster ortamimimiz test raporlarini görüyoruz. Herhangi bir sorun olmadiğini görüyoruz. View Report diyerek raporu ayrintili bir şekilde inceleyebilirsiniz. Finish diyereek Validate a Configuraion Wizard ekranini kapatiyoruz.

20

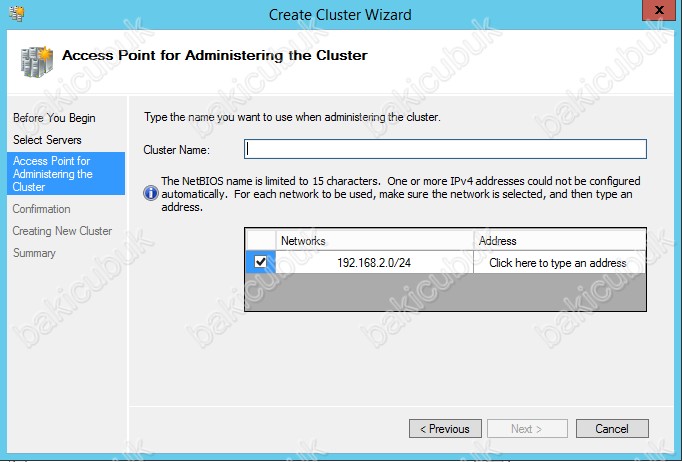

Access Point for Administering the Cluster ekrani geliyor karşımıza gerekli testleri tamamladiktan sonra Failover Cluster yapımız için bir isim ve IP Adresi belirtmemiz gerekiyor.

21

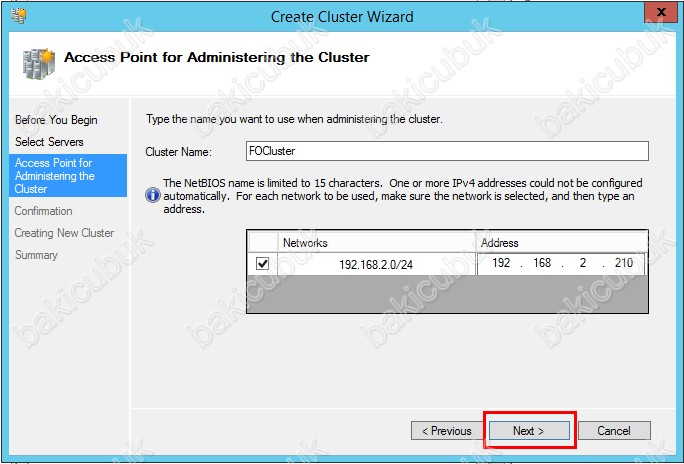

Cluster Name bölümüne Failover Cluster yapımız için bir isim veriyoruz. Address bölümüne Failover Cluster yapımız için bir IP Adresi yaziyoruz ve Next diyerek devam ediyoruz.

NOT : Burada vereceğiniz isim ve IP adresinin başka cihazlar tarafindan kullanılmıyor olmasina dikkat etmenizi önemle belirtmek isterim.

22

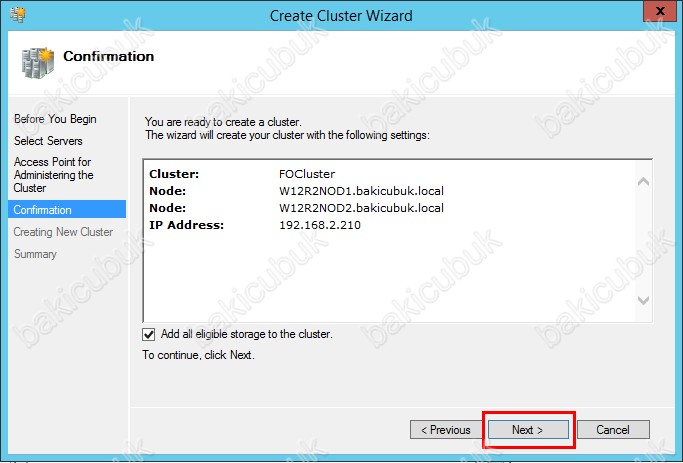

Confirmation ekraninda Failover Cluster yapımızın ismini Failover Cluster yapımızda kullanılacak olan sunucularimizi ve Failover Cluster yapımızın IP Adresini görüyoruz. Next diyerek devam ediyoruz.

23

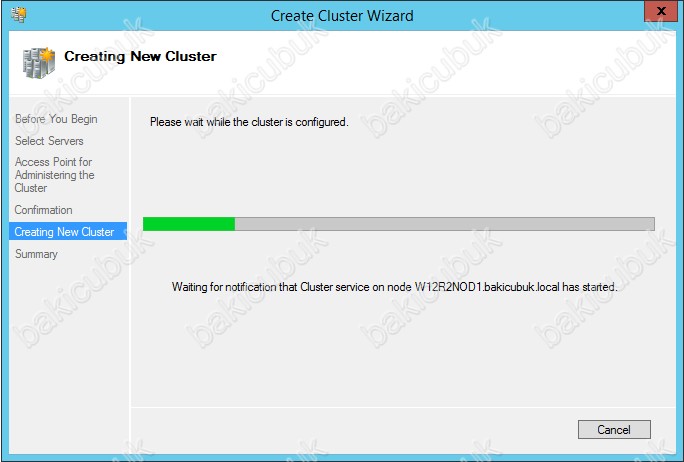

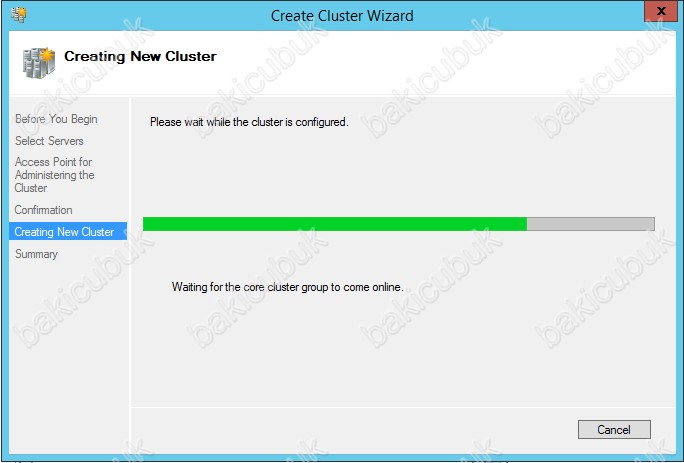

Creating New Cluster ekraninda Failover Cluster yapımız oluşturulmaya başlandiğini görüyoruz.

24

25

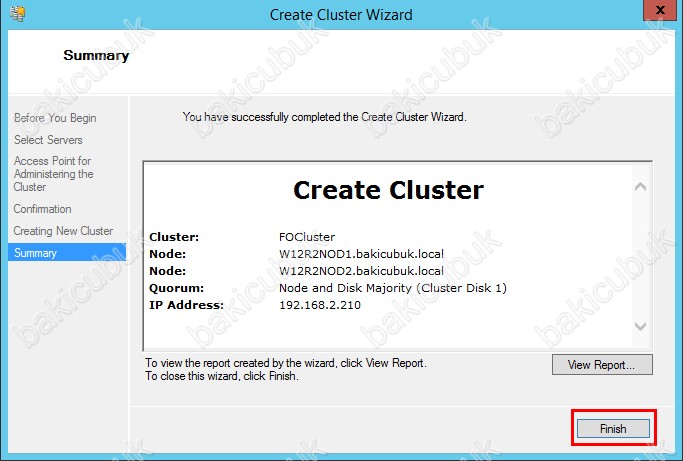

Summary ekraninda Failover Cluster yapımızın sorunsuz bir şekilde oluşturulduğu görüyoruz.Finish diyerek Failover Cluster Wizard ekranini kapatiyoruz

26

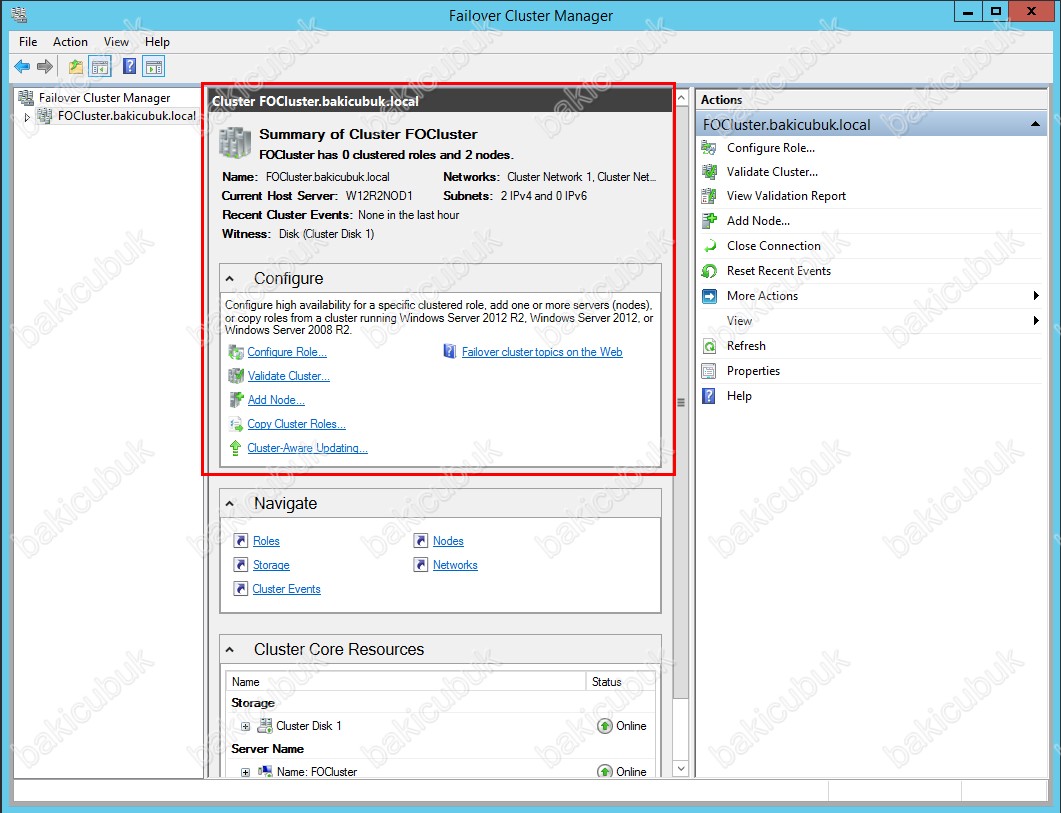

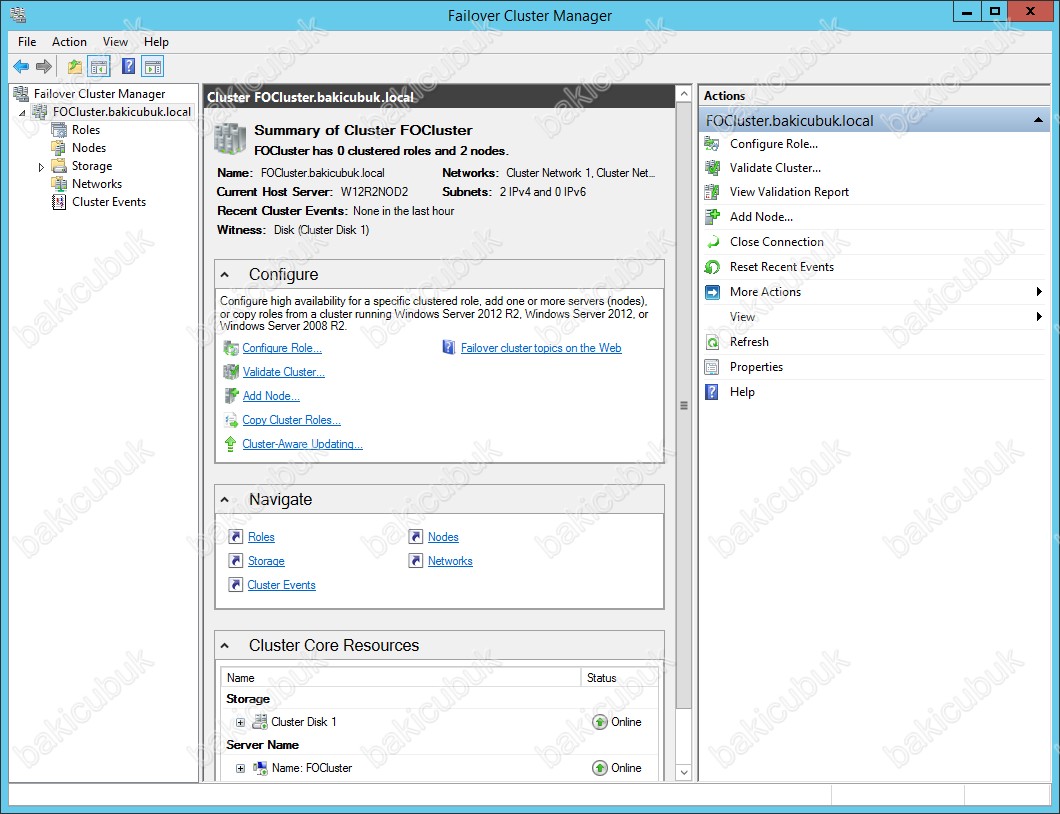

Failover Cluster Manager konsolu geri geldiğimizde Failover Cluster yapımızla ilgili Summary of Cluster FOCluster bölümünde yapımız ile ilgili bilgilerin geldiğini görüyoruz.

27

FOCluster.bakicubuk.local ismi altina geldiğimizde Failover Cluster yapımızla ilgili Roles,Nodes,Storages,Networks ve Cluster Events bölümlerinin geldiğini görüyoruz.

31

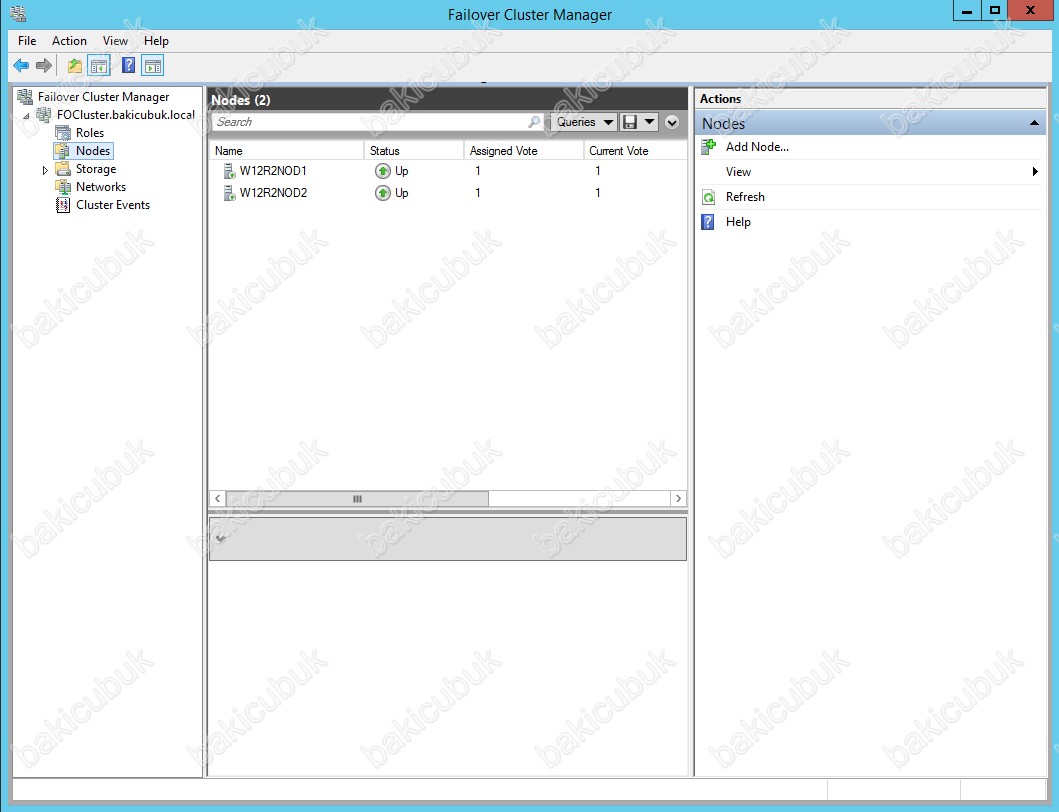

Nodes bölümünde Failover Cluster bölüme dahil etmiş olduğumuz sunucularimizin Up olarak geldiğini görüyoruz.

28

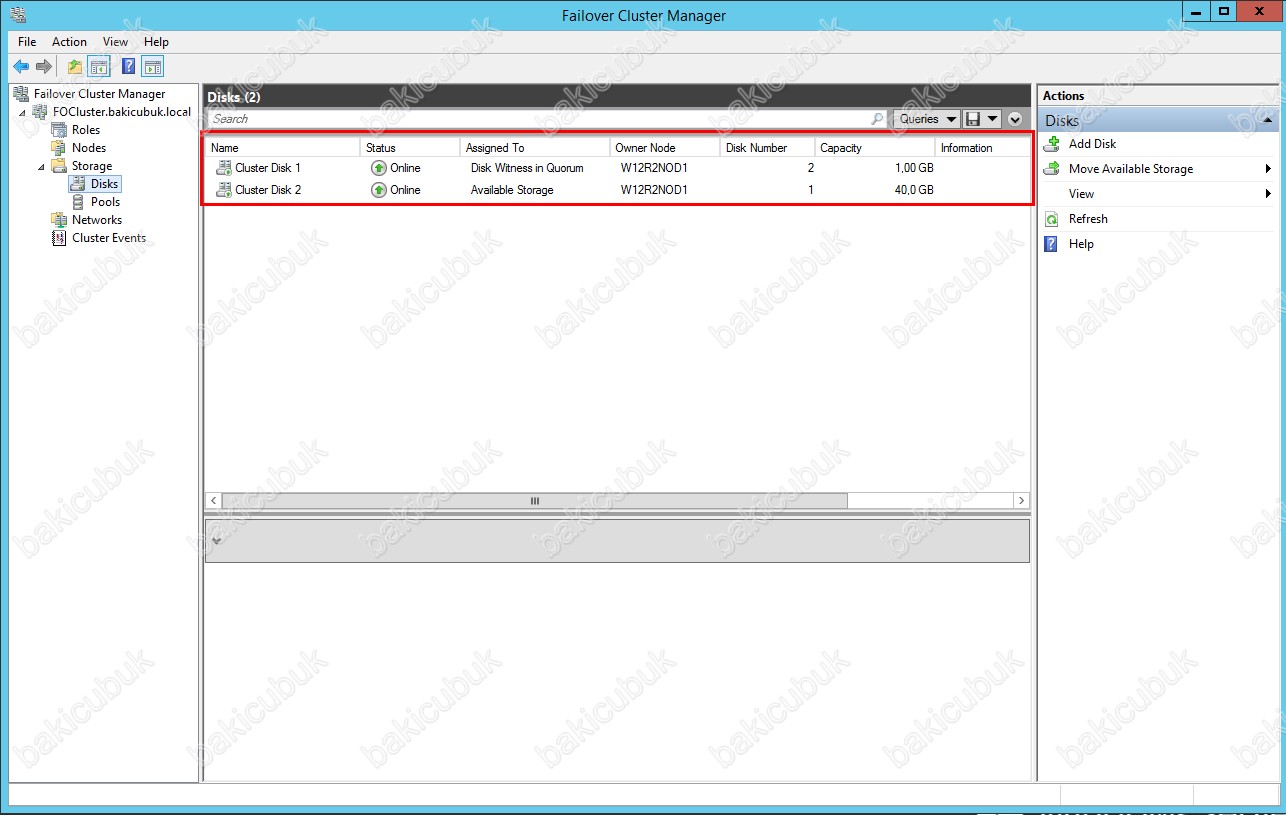

Storage bölümünde Quorum ve Cluster Volume alanlarin Online olarak görüyoruz.

29

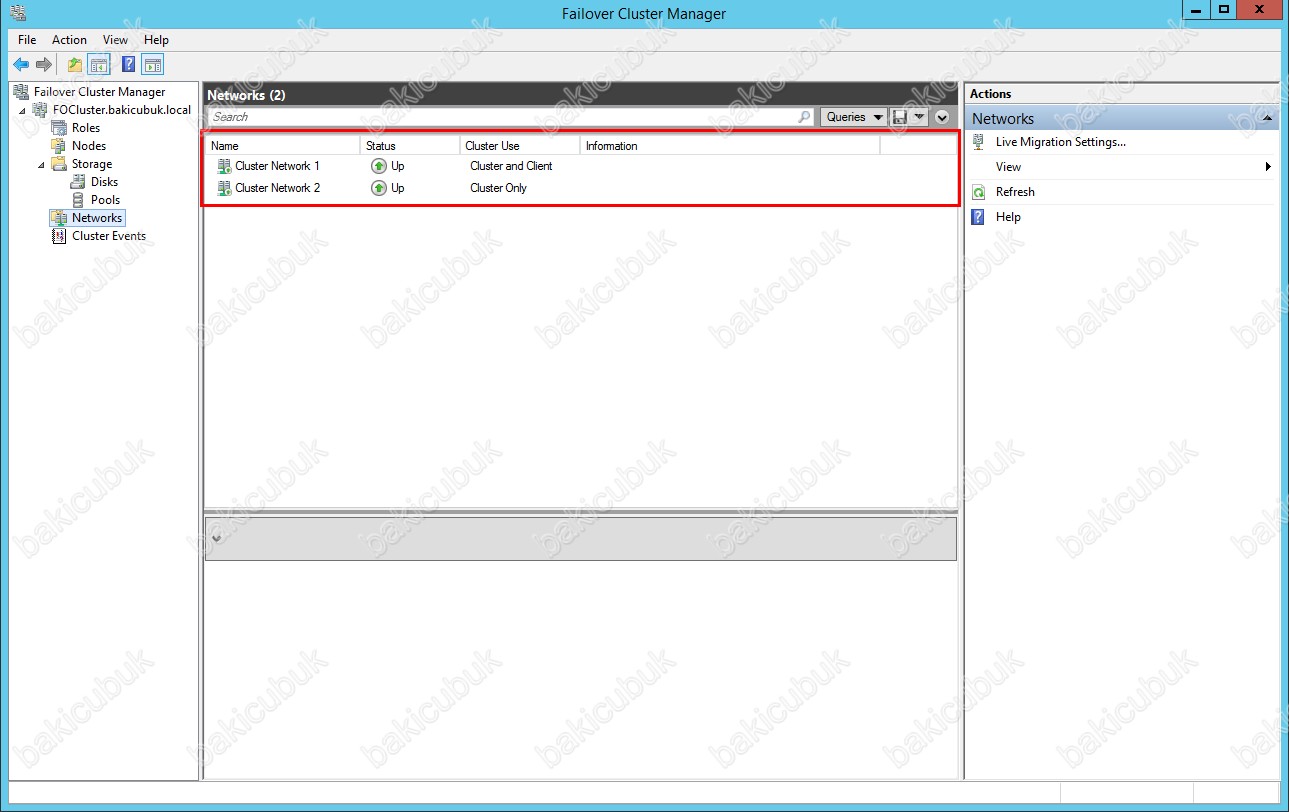

Networks bölümünde Cluster Networklerimizi Up olarak geldiğini görüyoruz.

30



Başka bir yazimizda görüşmek dileğiyle…
